Manual de la placa base NAS M13-N

Precauciones de seguridad

Antes de manipular la placa base, desconecte siempre el cable de alimentación y espere a que se descargue la electricidad estática.
Utilice una pulsera antiestática o toque una superficie metálica conectada a tierra antes de tocar los componentes.
No toque los contactos dorados de la placa base ni de los módulos de memoria.
Coloque la placa base sobre una superficie antiestática y seca; evite la ropa de lana o las alfombras.
No fuerce ningún conector; compruebe la orientación y la posición de las muescas antes de insertarlo.
Mantenga la placa base alejada de líquidos, humedad y ambientes con polvo excesivo.
No cubra los disipadores ni los ventiladores durante el funcionamiento.
Desconecte la alimentación antes de instalar o retirar cualquier componente.
Si detecta olor a quemado o ruidos anómalos, apague el equipo de inmediato y solicite asistencia técnica.

Capítulo 1 Introducción al producto

1.1 Descripción general

Factor de forma Mini-ITX de 170 mm × 170 mm, compatible con una amplia variedad de chasis NAS.
Procesador Intel Core N150 de bajo consumo, ideal para un funcionamiento continuo 24/7.
Un zócalo DDR4 SO-DIMM de 260 pines, con soporte para hasta 32 GB de memoria.
Una ranura PCIe 3.0 x4 para tarjetas de expansión, como controladoras SATA o tarjetas de red.
Dos ranuras M.2 NVMe con carriles independientes para almacenamiento de alta velocidad.
Dos puertos de red Intel I226V de 2.5 GbE para enlaces redundantes o agregación.
Salidas de vídeo DisplayPort y HDMI para la configuración inicial y el mantenimiento.
Códec de audio Realtek ALC897 con conector de audio frontal.
Alimentación mediante conector ATX de 24 pines más conector de CPU de 4 pines.
Compatibilidad con los principales sistemas NAS, como TrueNAS, Unraid, OpenMediaVault y Proxmox VE.

1.2 Especificaciones del producto

Tamaño de la placa	170 mm × 170 mm (Mini-ITX)
CPU	Intel Core N150 (integrado)
Memoria	1 × DDR4 SO-DIMM de 260 pines, hasta 32 GB
Expansión	1 × PCIe 3.0 x4 + 2 × M.2 NVMe
Panel trasero	2 × USB 3.2, 2 × USB 2.0, 2 × RJ45 2.5G, DP, HDMI, audio
Conectores internos	F_AUDIO, JFP, ventiladores, USB 2.0/3.2, ATX de 24 pines, ATX_12 de 4 pines, SATA
Vídeo	DisplayPort + HDMI
Red	2 × Intel I226V 2.5G
Audio	Realtek ALC897
Chip de E/S	NCT5585D
Alimentación	ATX de 24 pines + 4 pines
Sistemas operativos	TrueNAS, Unraid, OpenMediaVault, Proxmox VE, Windows, Linux

1.3 Plano de distribución

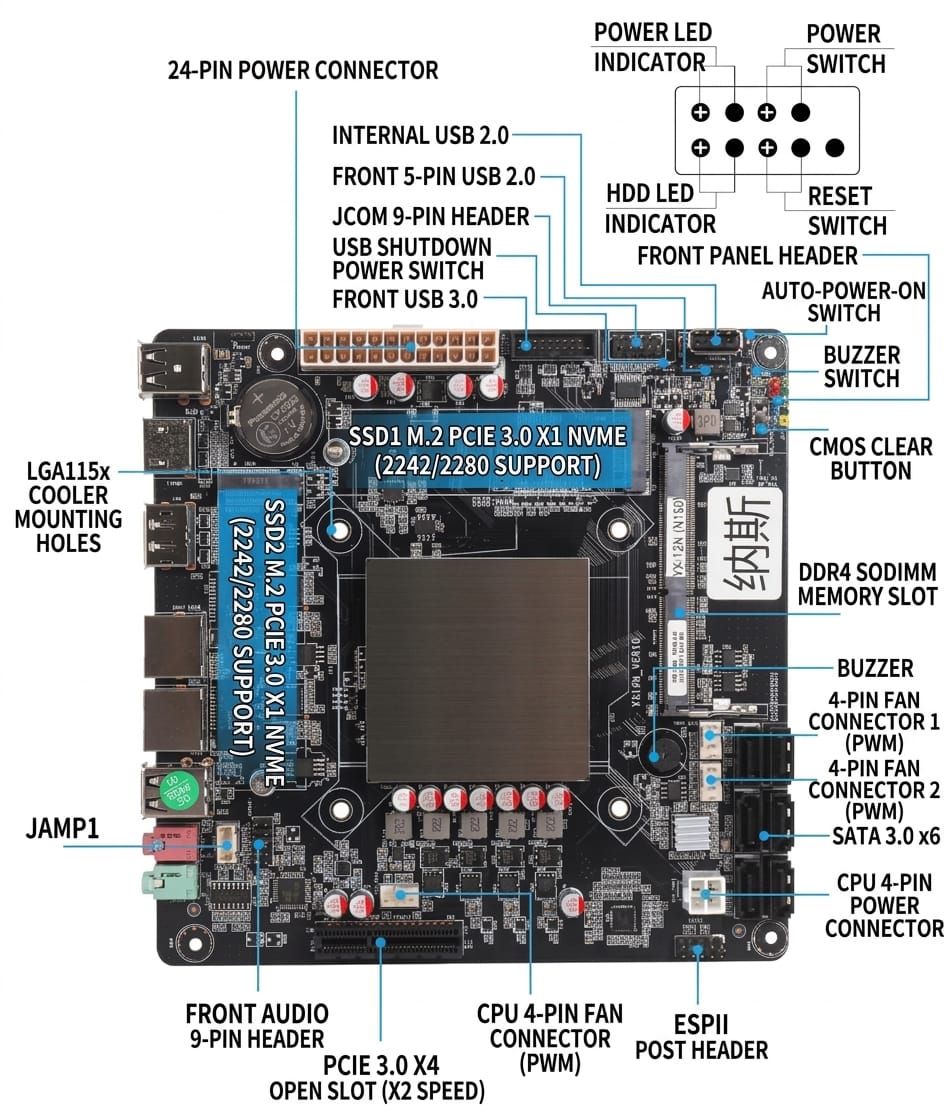

Figura 1-1 Vista superior de la placa base M13-N

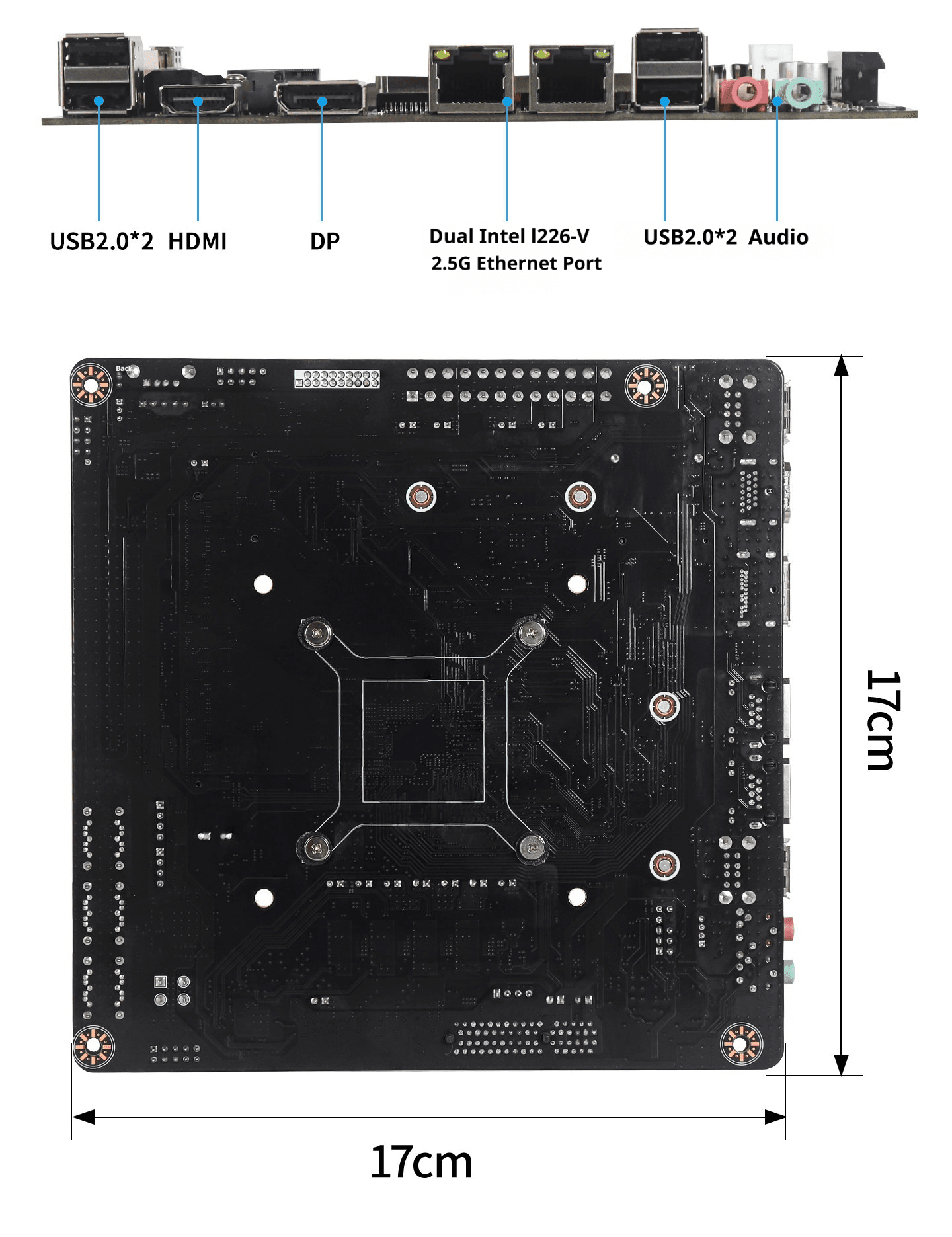

Figura 1-2 Diagrama de distribución de los conectores

Capítulo 2 Instalación de la placa base

2.1 Precauciones de instalación

Apague el equipo y desconecte el cable de alimentación antes de comenzar la instalación.
Utilice una pulsera antiestática para evitar daños por descarga electrostática.
Compruebe que el chasis y la placa base sean compatibles con el factor de forma Mini-ITX.
Instale los separadores metálicos en las posiciones correspondientes a los orificios de la placa.
No apriete excesivamente los tornillos; un par excesivo puede dañar la placa.
Mantenga la placa base alejada de cualquier componente que pueda provocar un cortocircuito.
Conecte primero los cables de alimentación y después los cables de datos.
Verifique dos veces la orientación de cada conector antes de insertarlo.
No conecte ni desconecte cables con el equipo encendido, salvo que el conector lo permita.
Asegúrese de que el disipador de la CPU esté correctamente fijado y en contacto con el procesador.
Aplique una cantidad adecuada de pasta térmica; un exceso puede desbordar y dañar los componentes.
Deje espacio suficiente alrededor de la placa para favorecer la ventilación.
Compruebe que todos los cables queden libres de las aspas de los ventiladores.
Antes de encender, revise que no queden tornillos sueltos dentro del chasis.
Realice la primera puesta en marcha con la tapa del chasis abierta para detectar posibles anomalías.

2.2 Instalación de la memoria

Utilice módulos DDR4 SO-DIMM de 260 pines; se recomienda memoria sin búfer (UDIMM).
La placa admite un máximo de 32 GB en un único módulo.
Manipule el módulo por los bordes y evite tocar los contactos dorados.

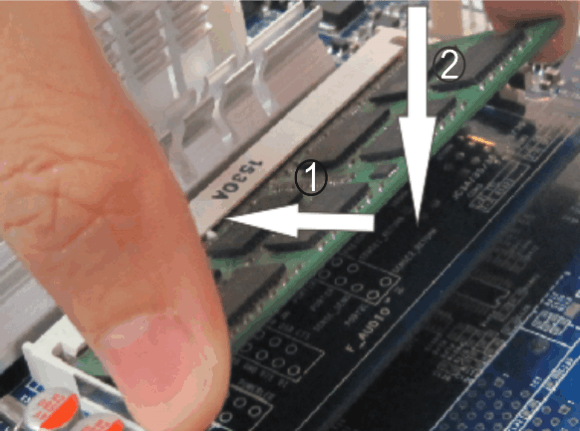

Abra las dos pestañas de retención del zócalo de memoria.
Alinee la muesca del módulo con la muesca del zócalo.
Inserte el módulo en ángulo de unos 30 grados.
Presione el módulo hacia abajo hasta que las pestañas se cierren con un clic.
Compruebe que ambas pestañas estén completamente cerradas y que el módulo quede firme.

Figura 2-1 Alineación del módulo de memoria con el zócalo

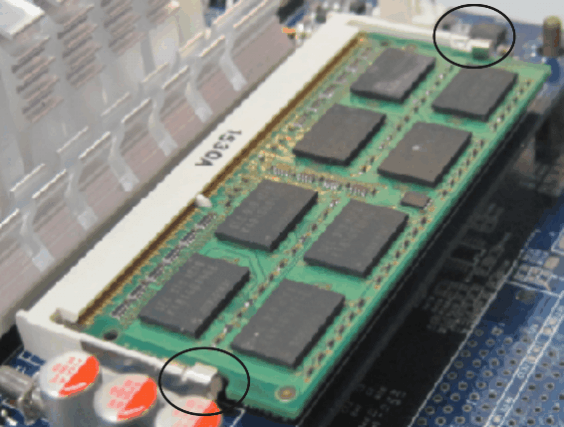

Figura 2-2 Módulo de memoria correctamente instalado

2.3 Configuración de los jumpers

Figura 2-3 Ubicación de los jumpers en la placa base

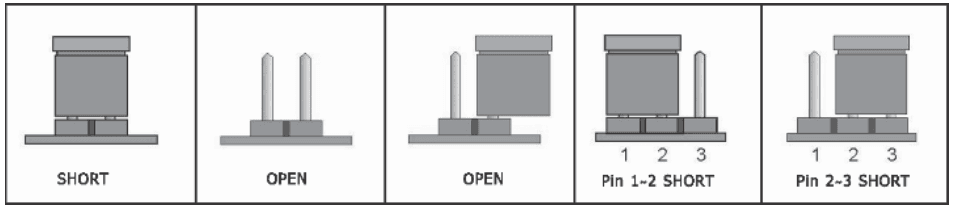

Los jumpers permiten modificar el comportamiento del hardware sin necesidad de software.
Realice cualquier cambio con el equipo apagado y el cable de alimentación desconectado.

Localice el jumper que desea modificar según el diagrama.
Retire la tapa con unas pinzas y colóquela en la posición deseada.

Capítulo 3 Descripción de los conectores

3.1 Conector de audio F_AUDIO

1	MIC2_L_S	2	Mic-in_R
3	MIC2_R_S	4	NC
5	LINE2_R_S	6	MIC-Detect
7	FRONT_IO_SENSE	8	NC
9	LINE2_L_S	10	Line-Detect

3.2 Conector de interruptores JFP

1	HDD_LED+	2	PWR_LED+
3	HDD_LED-	4	PWR_LED-
5	GND	6	PW_ON
7	RST	8	GND
9	GND	10	NC

3.3 Conectores de ventilador

Figura 3-3 Conector de ventilador de 4 pines

1	GND
2	+12V
3	TACH-IN
4	PWM

3.4 Conectores USB

Figura 3-4 Conector USB 3.2 interno de 20 pines

1	VBUS	2	SSRX1-
3	SSRX1+	4	GND
5	SSTX1-	6	SSTX1+
7	GND	8	D-
9	D+	10	NC
11	D+	12	D-
13	GND	14	SSTX2+
15	SSTX2-	16	GND
17	SSRX2+	18	SSRX2-
19	VBUS	20	NC

3.5 Conector de alimentación ATX_12

Figura 3-5 Conector de entrada de alimentación ATX_12V

1	GND	2	GND
3	12V	4	12V

Notas de instalación de la placa base

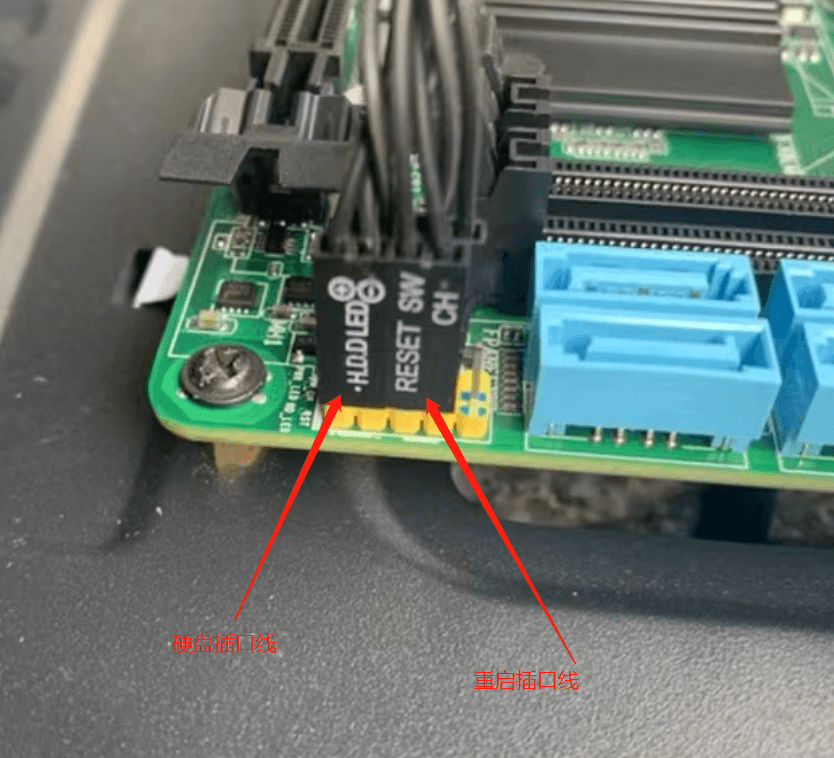

1. Cable del interruptor de encendido

Para conectar el cable del interruptor de encendido, simplemente conéctelo como se muestra en la imagen.

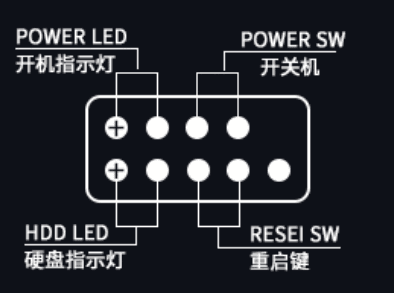

Figura 2-4 Conexión del cable del interruptor de encendido

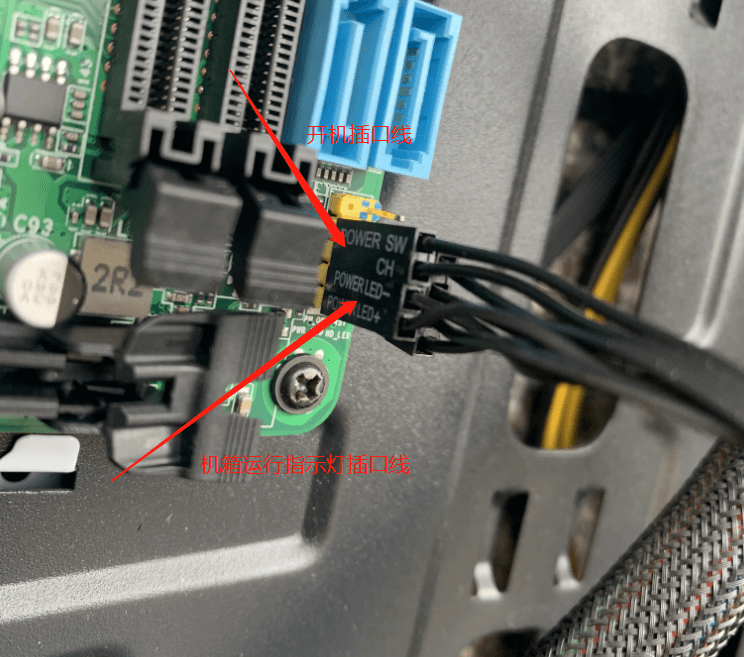

Figura 2-5 Cable del interruptor de encendido conectado al JFP

Figura 2-6 Esquema del cableado del panel frontal

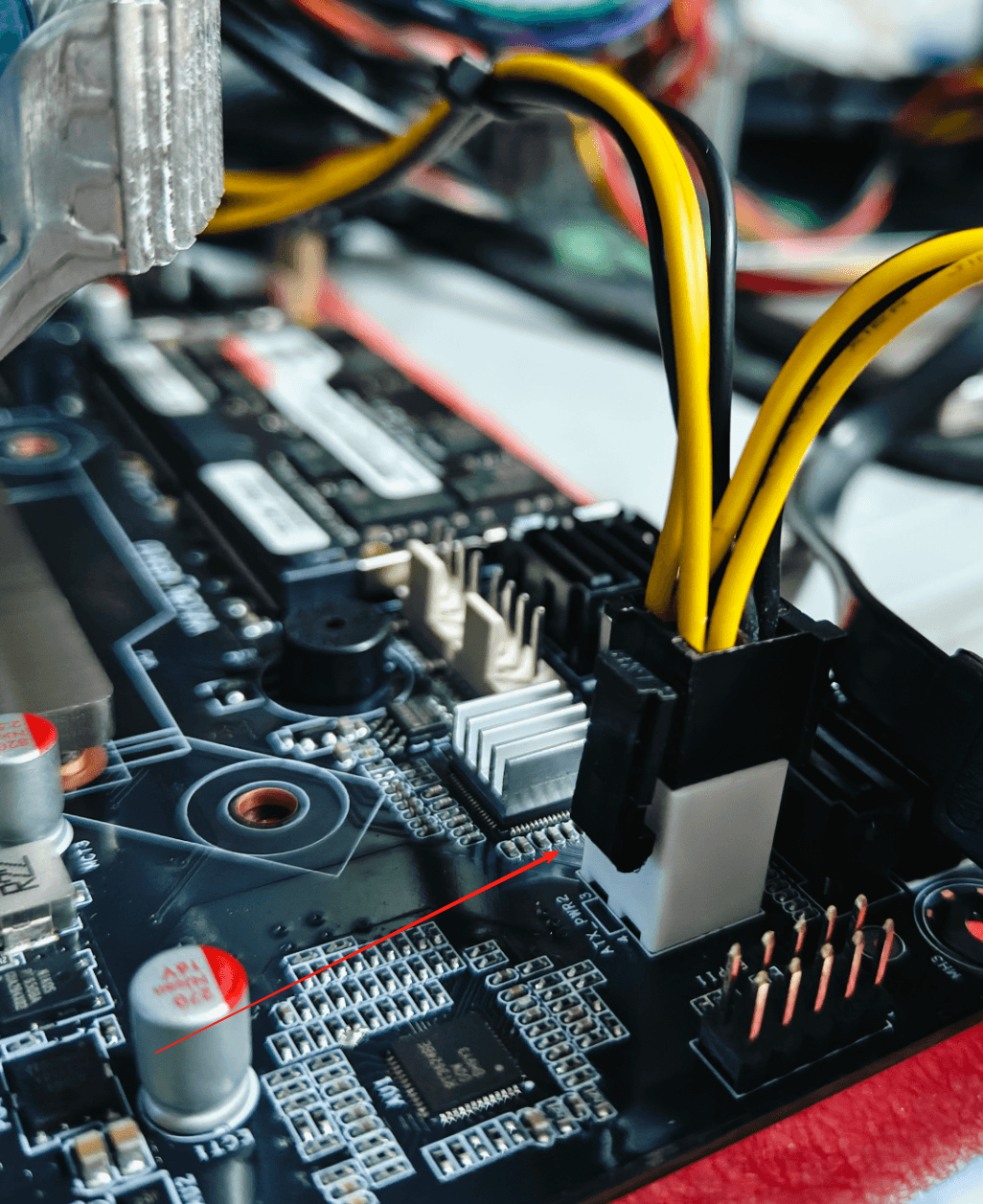

2. Conexión de alimentación de CPU de 4 pines

En cuanto a la conexión de alimentación de CPU de 4 pines: la dirección de la pestaña es la dirección positiva. Asegúrese de alinear la pestaña en esta dirección como se muestra en la figura.

Figura 2-7 Dirección de la pestaña de alimentación de CPU de 4 pines

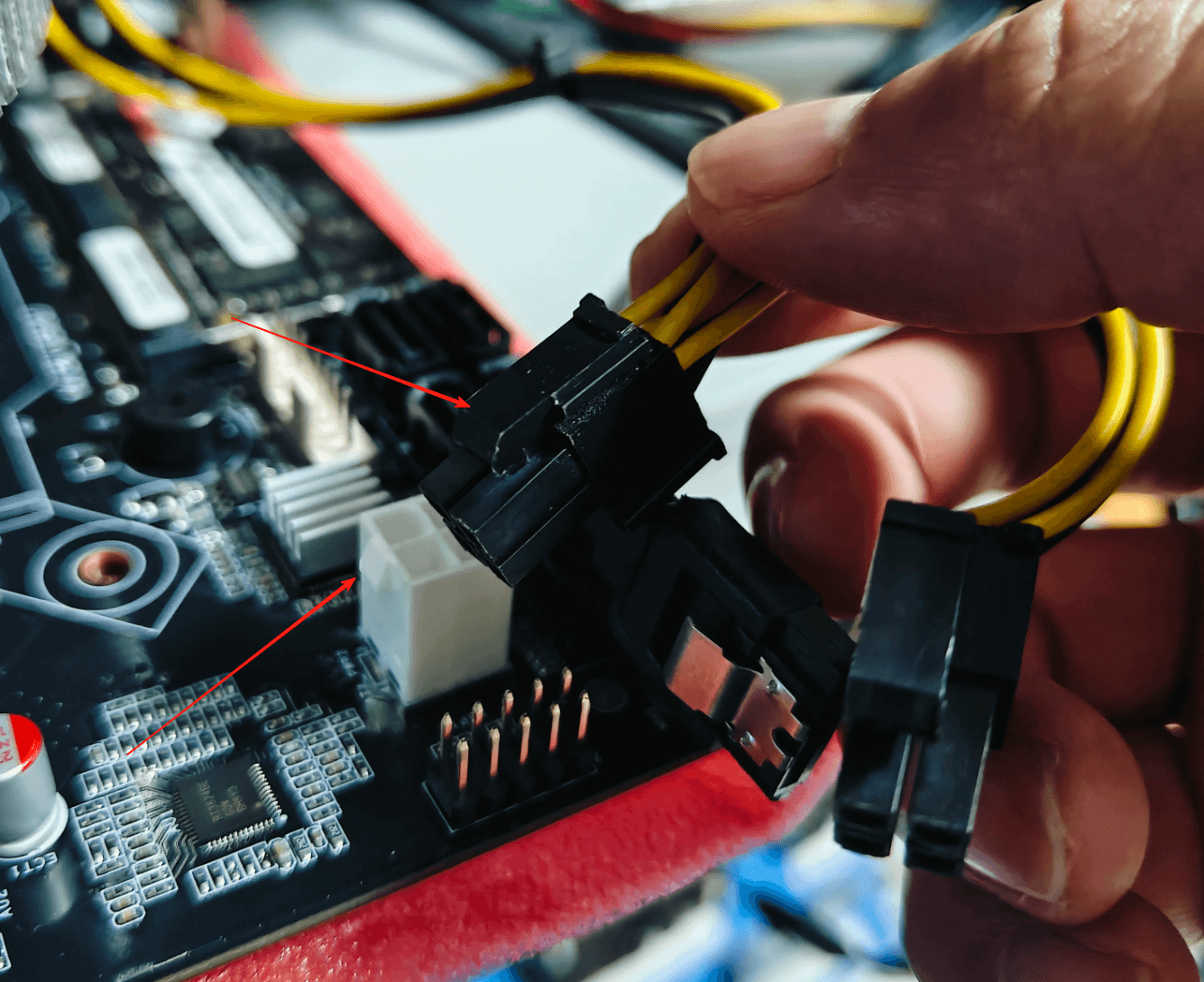

3. Alimentación de CPU 4+4 de 8 pines

Para una alimentación de CPU 4+4 de 8 pines, simplemente sepárela como se muestra en la figura.

Figura 2-8 Separación de un conector de alimentación de CPU 4+4 de 8 pines

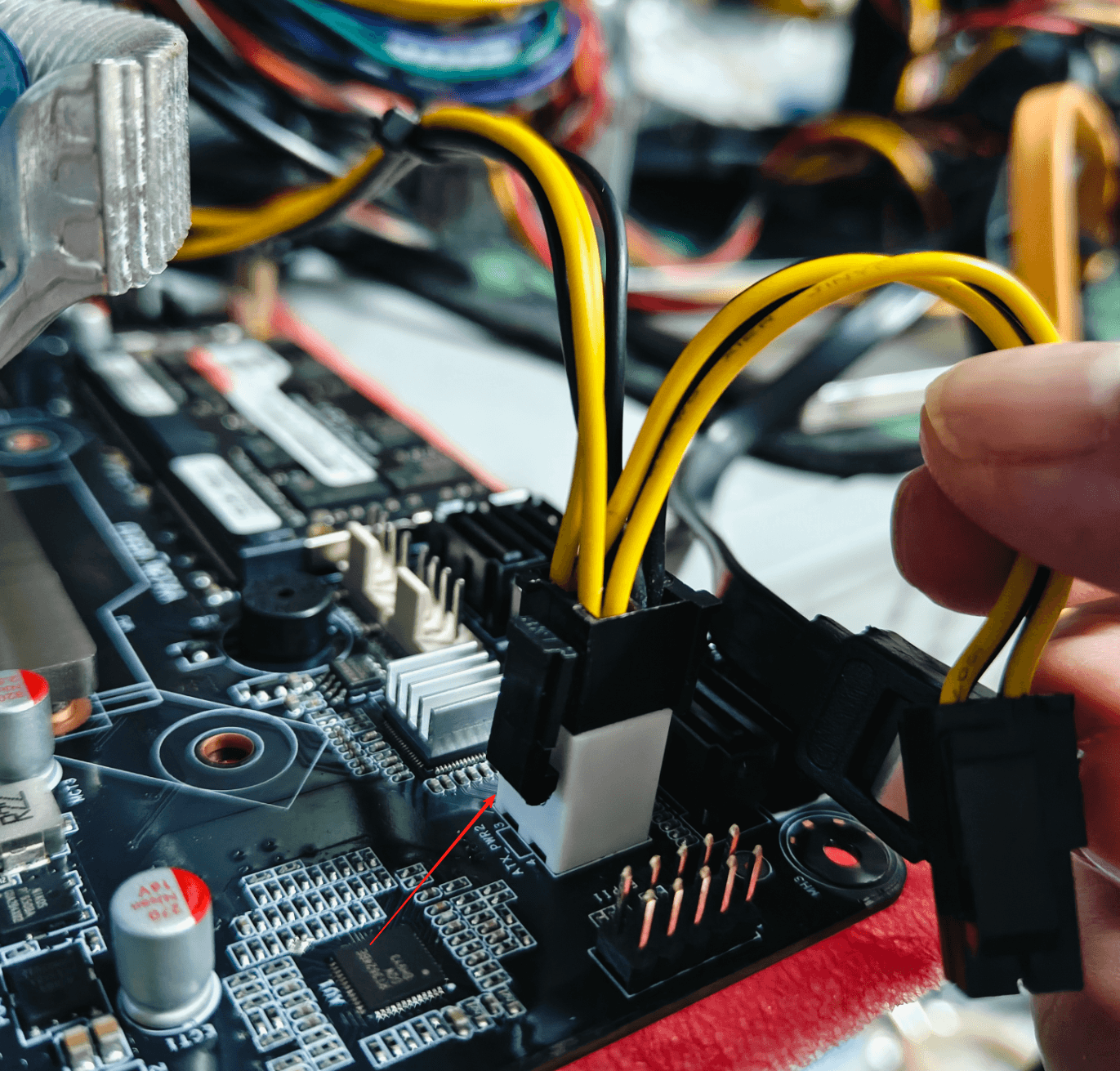

Figura 2-9 Conexión de la mitad de 4 pines al ATX_12V

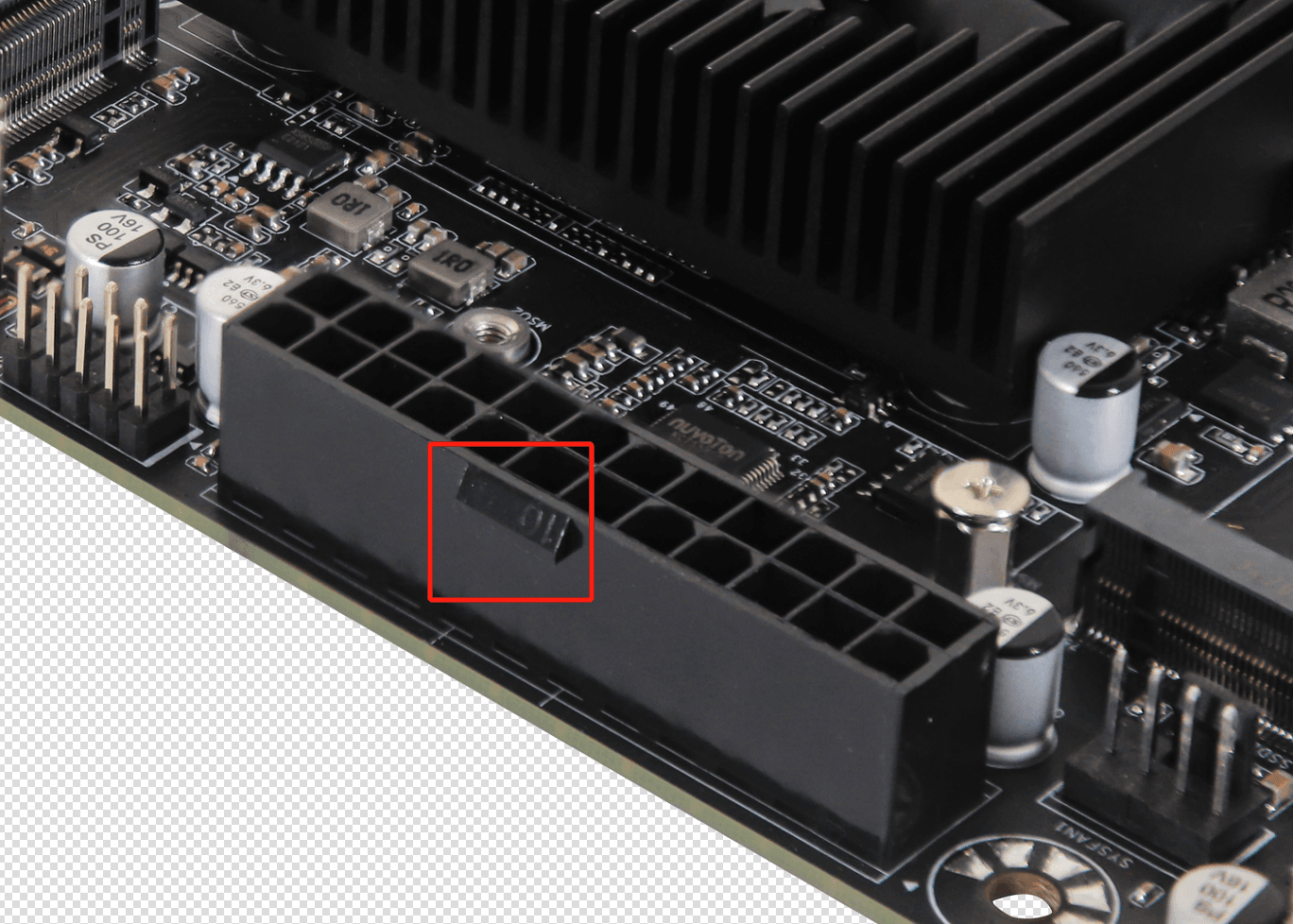

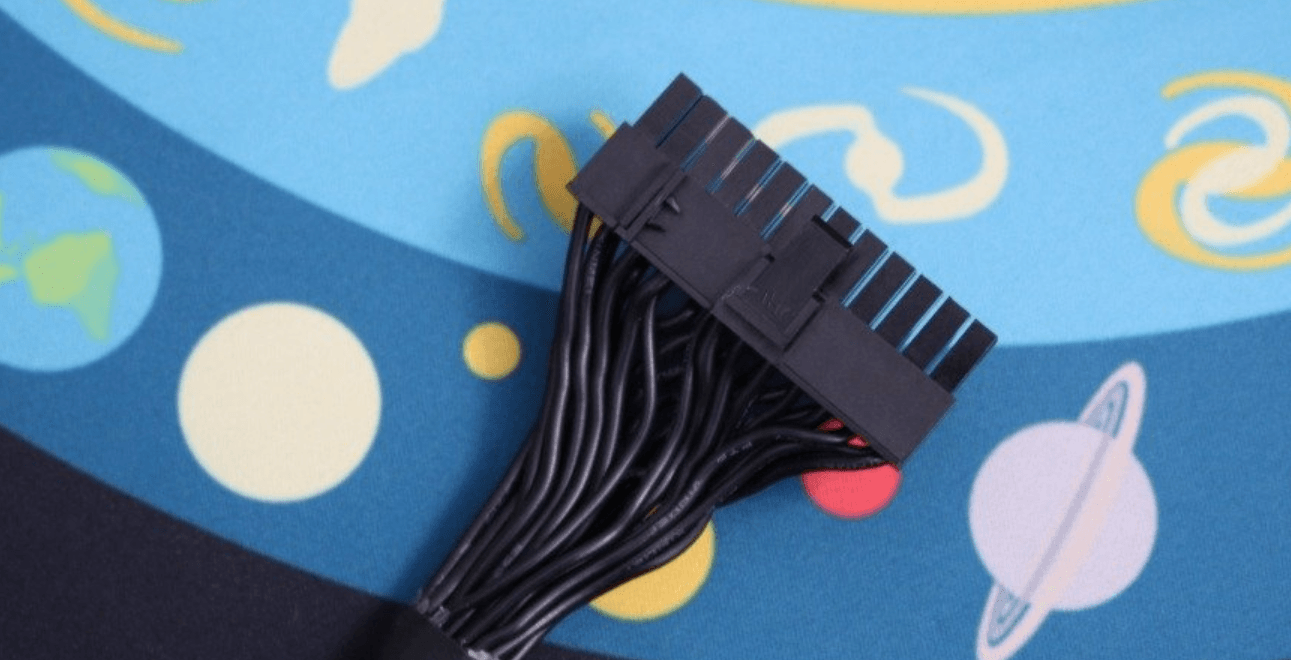

4. Conector de alimentación de 24 pines

Para el conector de alimentación de 24 pines de la placa base, enchufe este cable de alimentación; inserte el cable de alimentación de la placa base orientado hacia la pestaña de la placa base.

Figura 2-10 Conector de alimentación ATX de 24 pines

Figura 2-11 Dirección de la pestaña del cable de alimentación de 24 pines

Figura 2-12 Cable de alimentación de 24 pines completamente insertado

Figura 2-13 Sistema encendido con los LED de estado

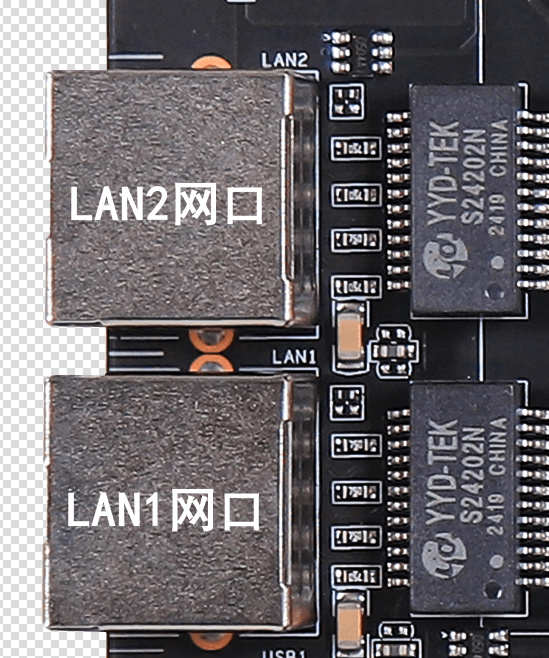

5. Orden de los puertos de red de la placa base

Figura 2-15 Detalle de la numeración de los puertos de red

6. Orden de las SSD M.2

SSD1 funciona a velocidad M.2 PCIe3.0 NVMe x1 y admite SSD NVMe de formato 2242 y 2280; SSD2 funciona a velocidad M.2 PCIe3.0 NVMe x1 y admite SSD NVMe de formato 2242 y 2280 (los carriles son independientes y no se comparten).

Figura 2-16 Orden de las ranuras M.2 para SSD

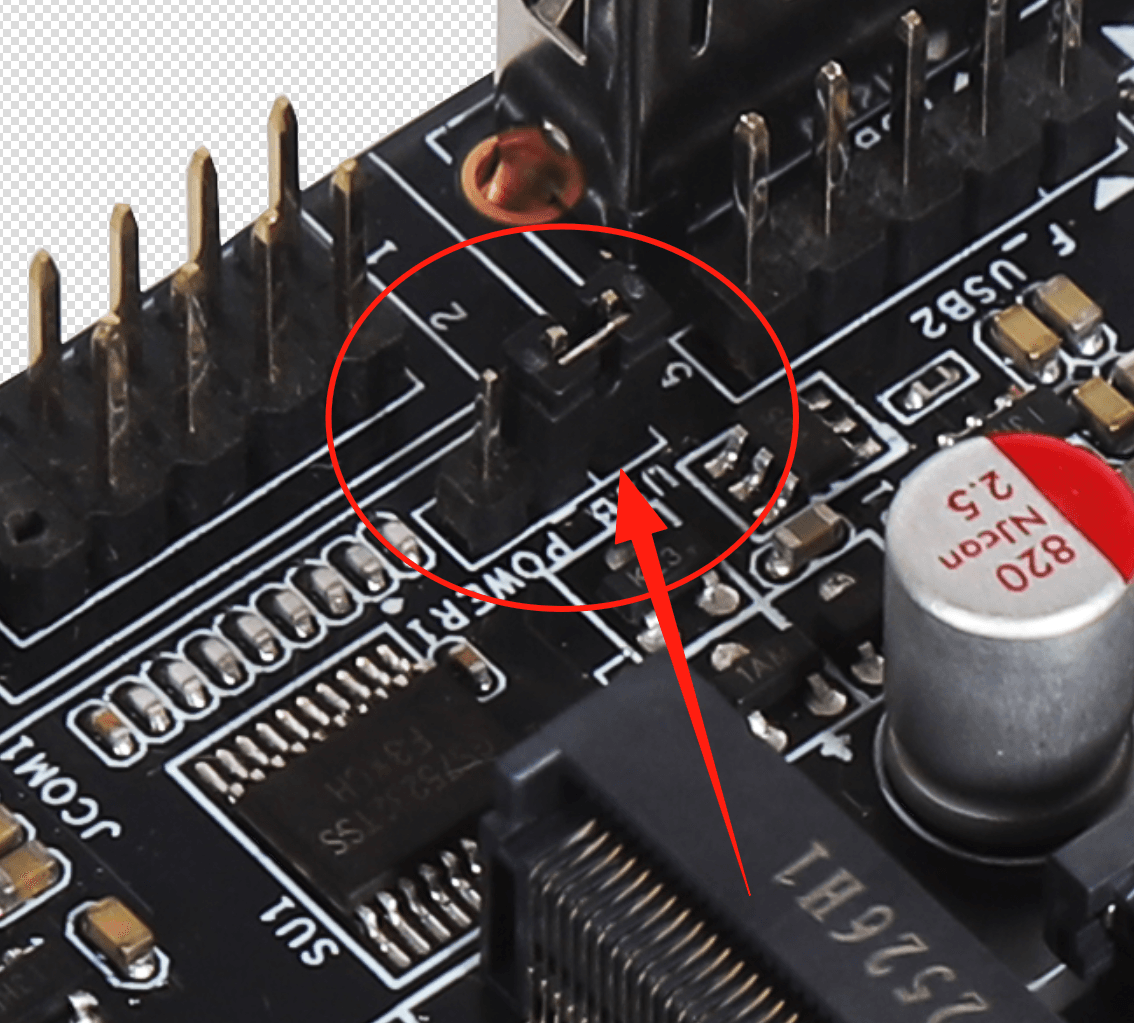

7. Configuración de alimentación USB con el equipo apagado

El puente que cubre los pines 1-2 significa que la alimentación USB está activada con el equipo apagado; el puente predeterminado que cubre los pines 2-3 significa que la alimentación USB está desactivada con el equipo apagado.

Figura 2-17 Configuración del puente de alimentación USB con el equipo apagado

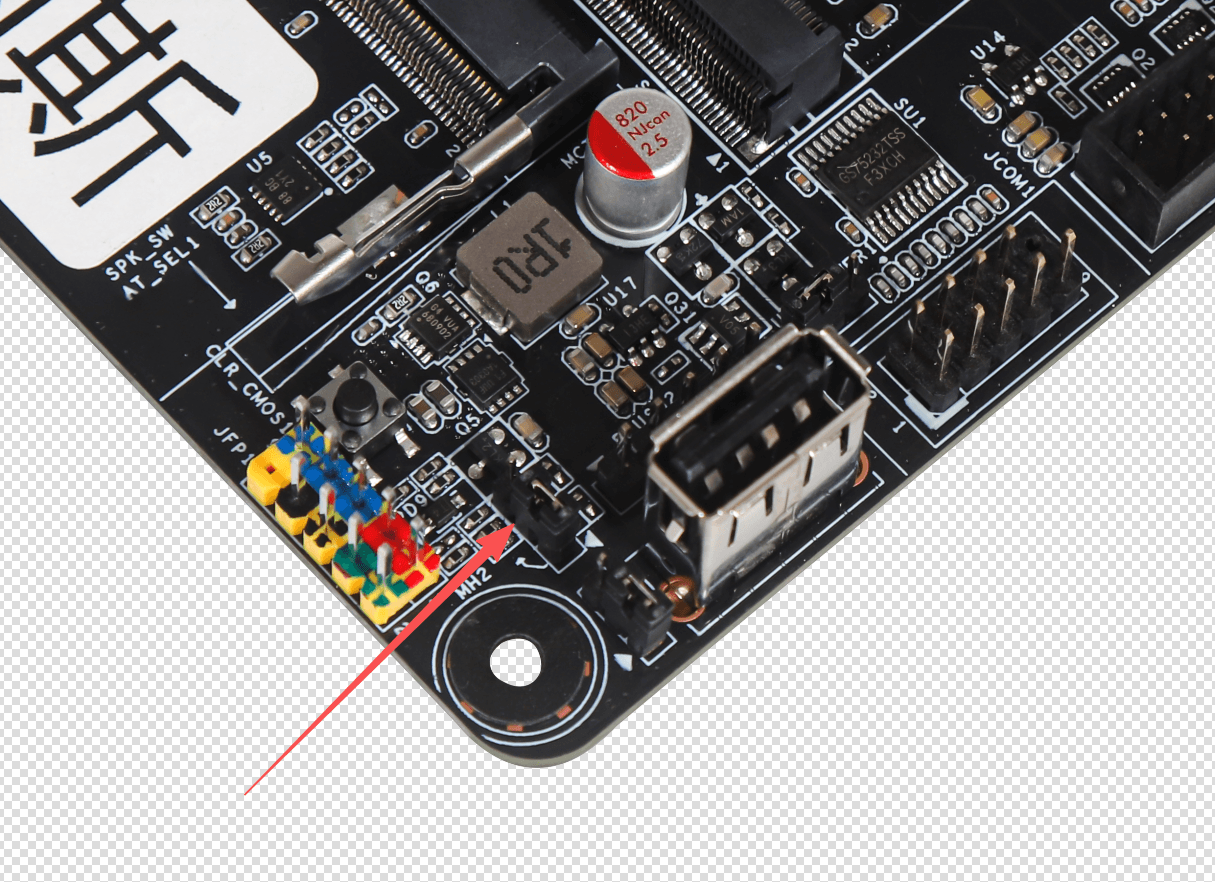

8. Configuración del interruptor del zumbador

El puente que cubre los pines 1-2 significa desactivado; el puente predeterminado que cubre los pines 2-3 significa que el zumbador está activado.

Figura 2-18 Configuración del puente del interruptor del zumbador

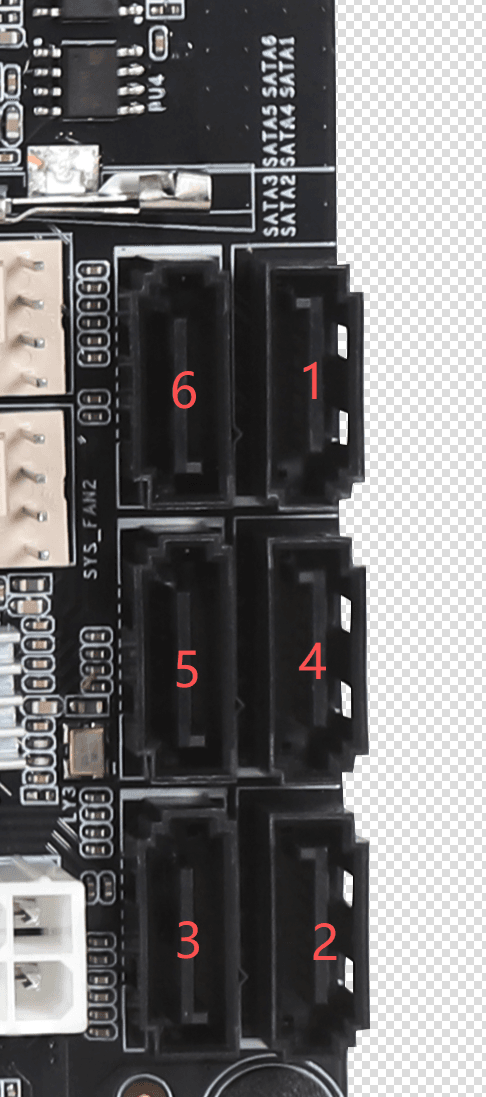

9. Orden de los conectores SATA

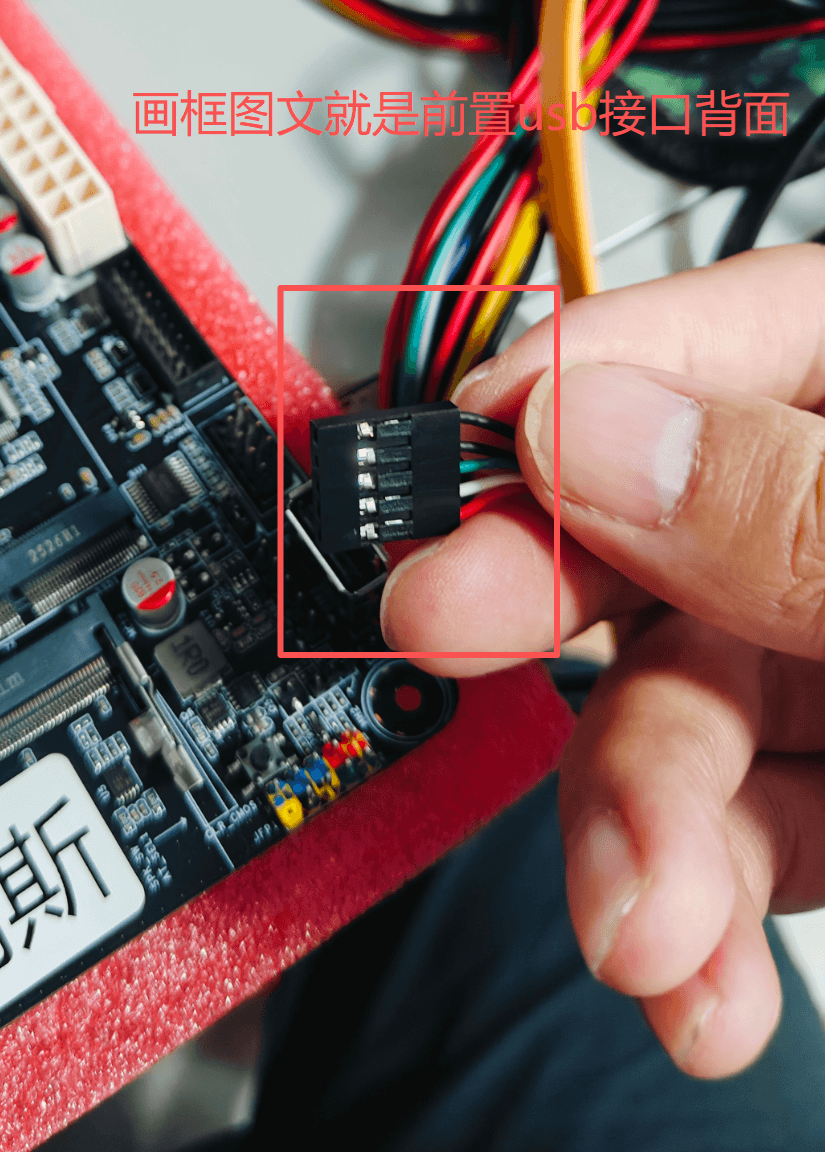

10. Conector USB 2.0 frontal de 5 pines

El conector frontal 2.0 es un conector USB de doble puerto de un solo canal; solo se puede reconocer un puerto 2.0, por lo que al conectar USB debe probar cada uno para ver cuál se reconoce de forma predeterminada. Para un conector de 5 pines, inserte el extremo con el lado de contacto hacia la ranura de memoria como se muestra en la figura.

Figura 2-20 Orientación del conector USB 2.0 frontal de 5 pines

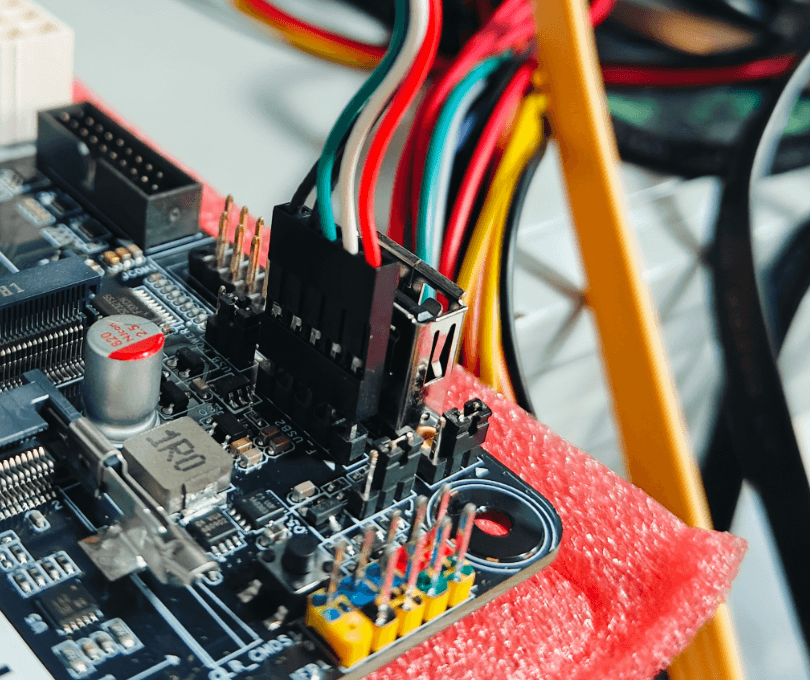

Figura 2-21 Conector USB 2.0 frontal de 5 pines insertado

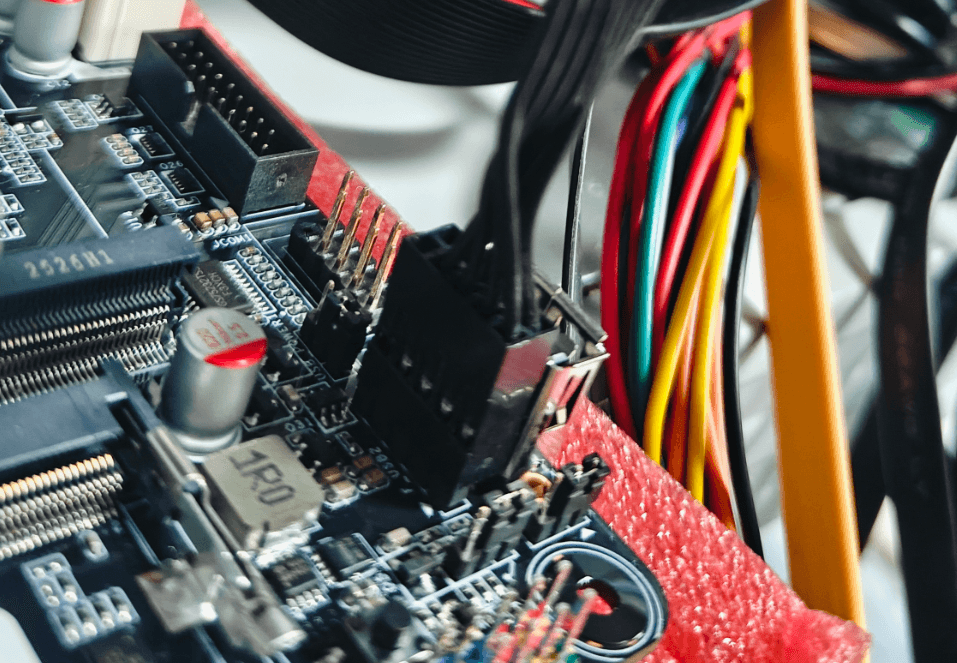

11. Conector USB 2.0 frontal de 9 pines

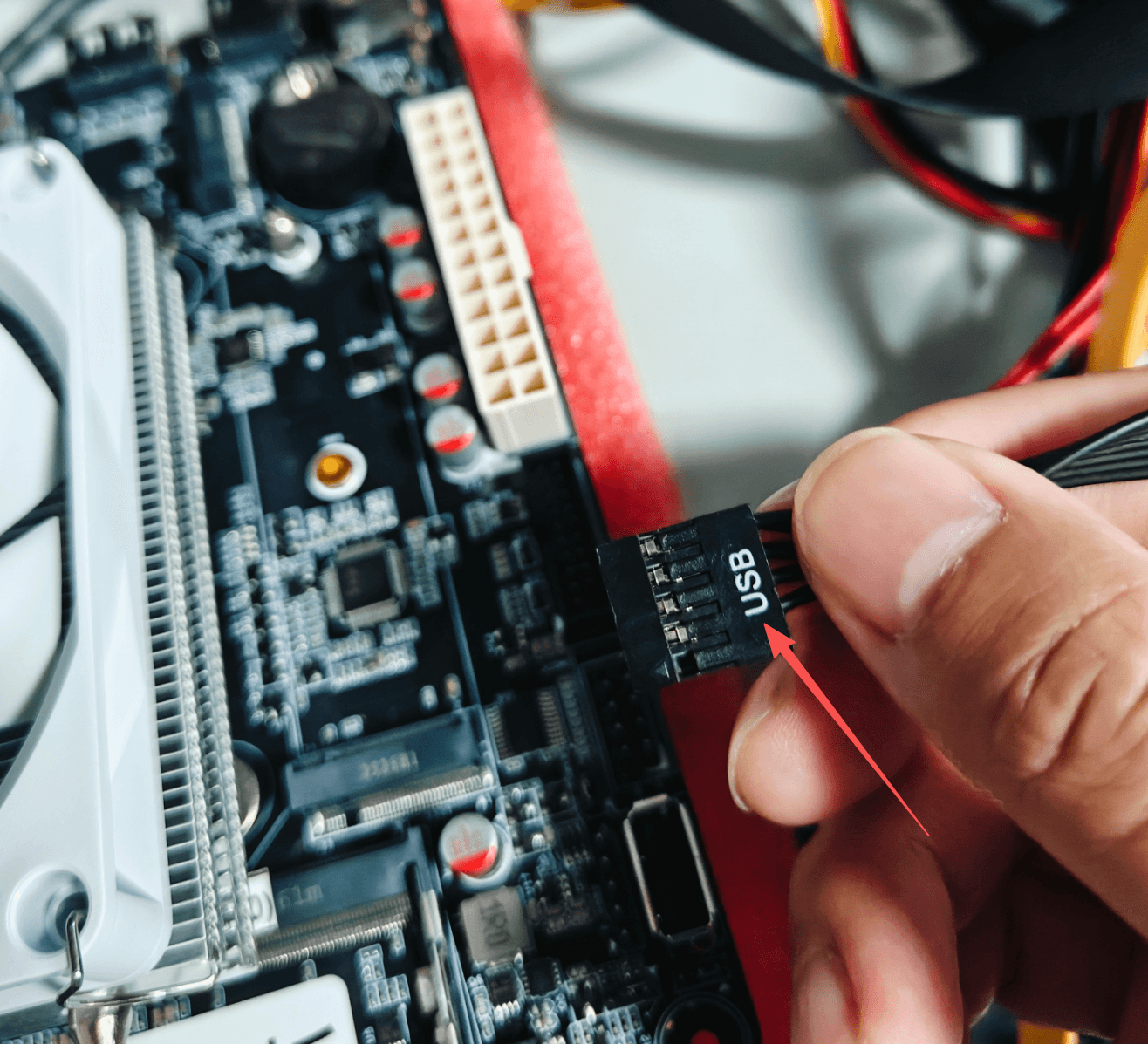

Para un conector de 9 pines, hay una marca USB; insértelo con la marca orientada hacia el conector USB2.0 interno como se muestra en la figura.

Figura 2-22 Orientación de la marca USB del conector frontal de 9 pines

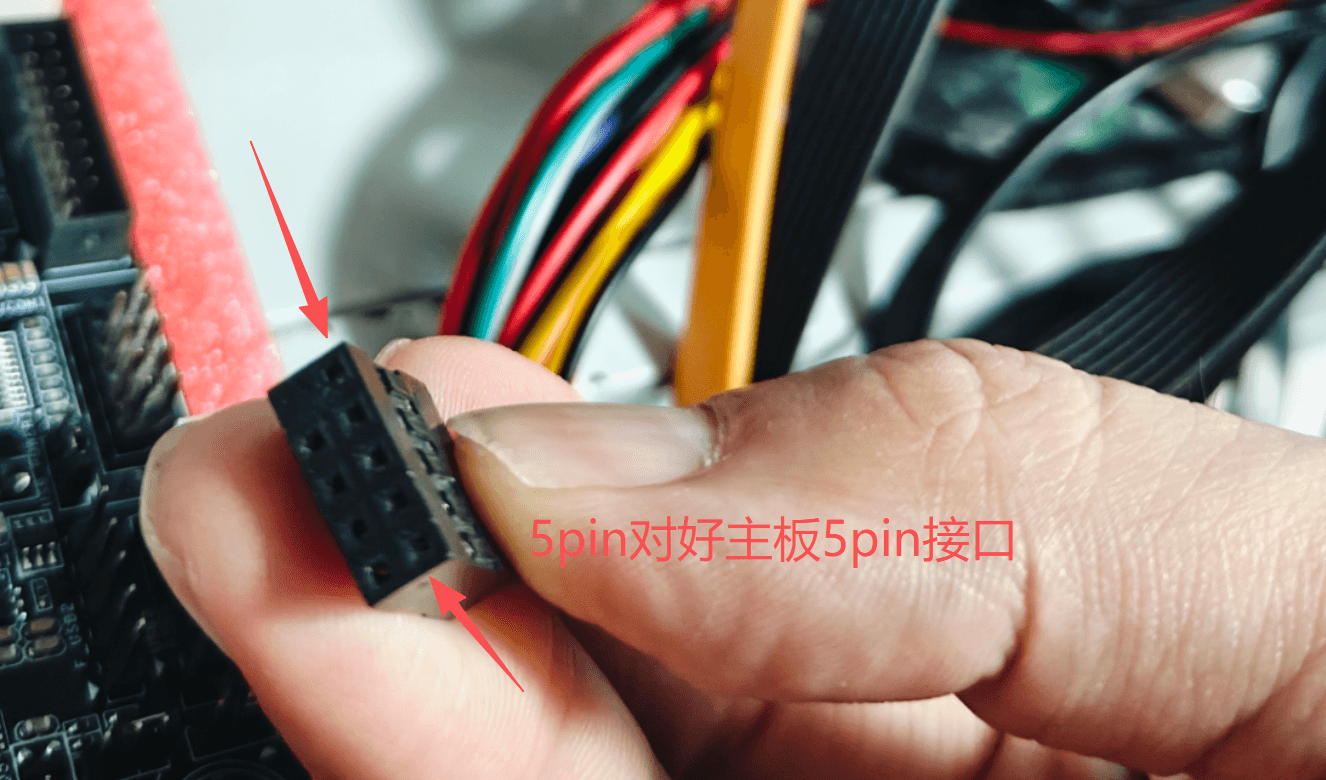

Figura 2-23 Conector frontal de 9 pines alineado con el header

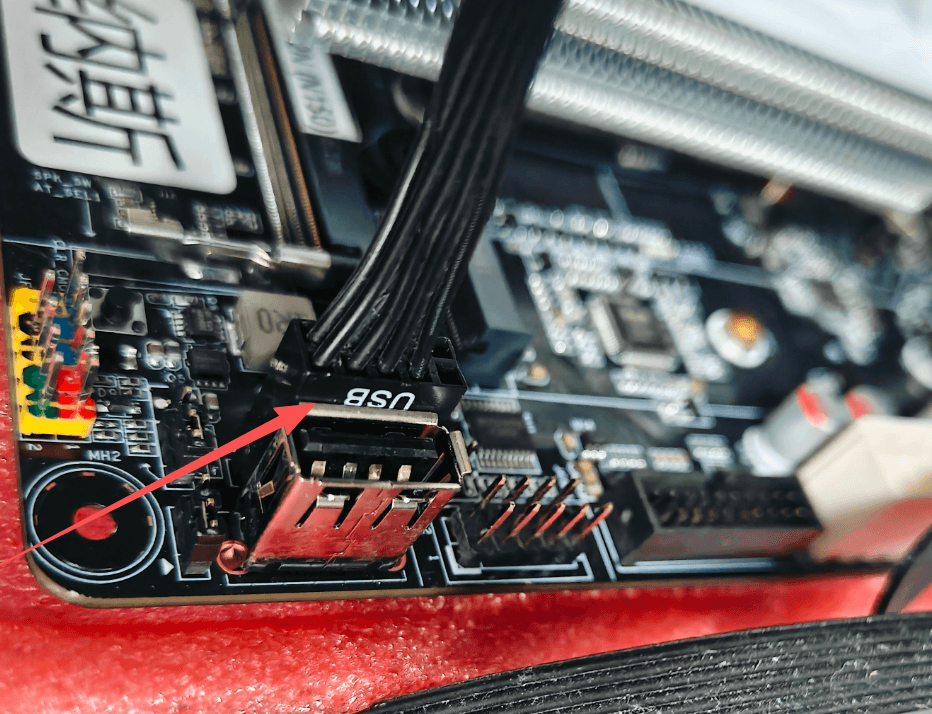

Figura 2-24 Conector frontal de 9 pines insertado

Figura 2-25 Conector frontal de 9 pines completamente insertado

Capítulo 4 Configuración habitual del BIOS

Acceso al BIOS

Encienda el sistema y pulse repetidamente la siguiente tecla durante el POST (autoprueba de encendido) para entrar en la configuración del BIOS:

Supr (Delete) o Esc: entrar en la configuración del BIOS
F7: abrir el menú de arranque
F3: abrir la herramienta de actualización del BIOS
F4: abrir el perfil de guardado del BIOS

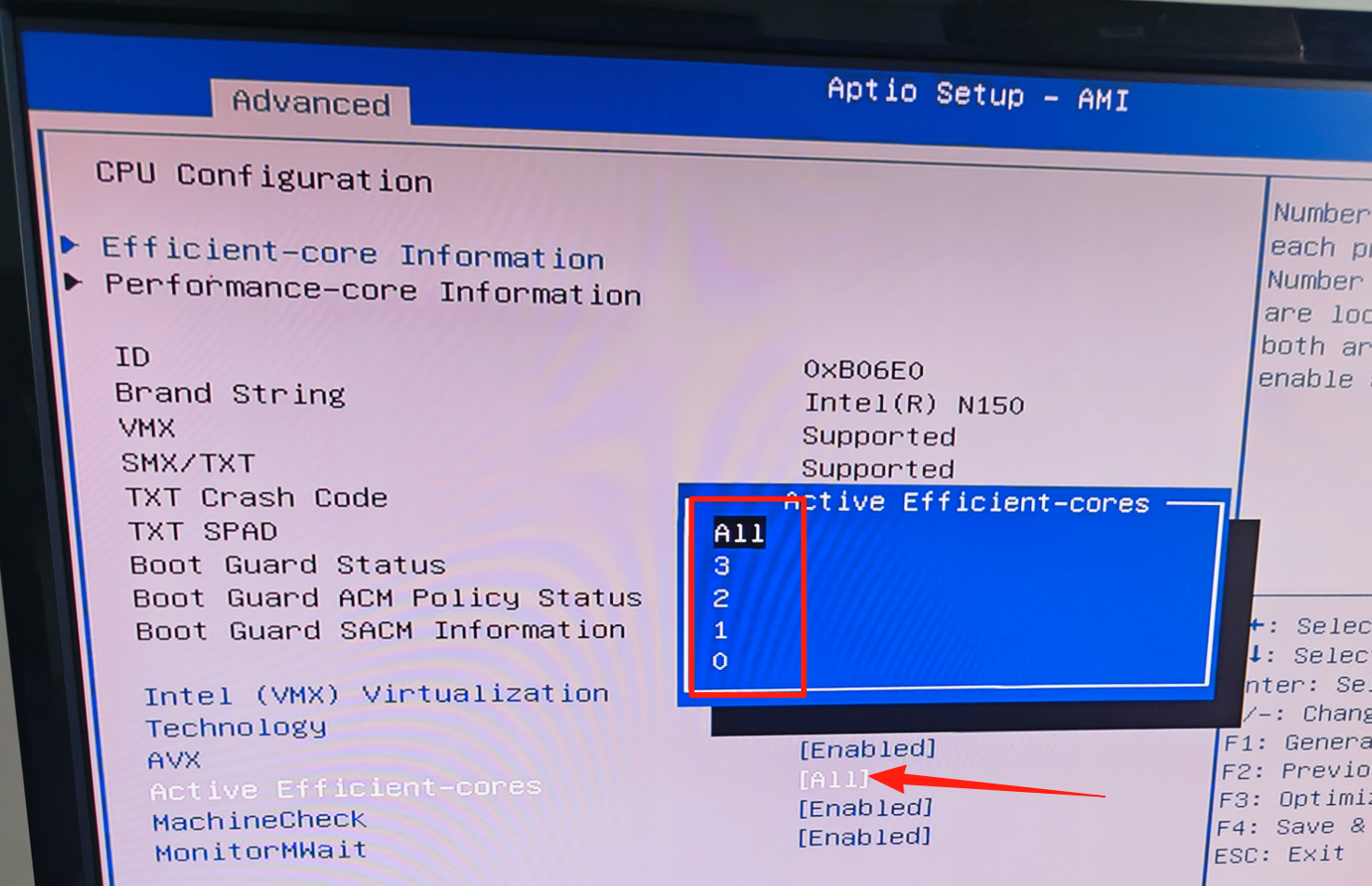

Configurar el número de núcleos de la CPU

En el BIOS, en Advanced > CPU Configuration, puede definir el número de núcleos activos. Resulta útil para reducir el consumo o mejorar la compatibilidad con determinados sistemas operativos.

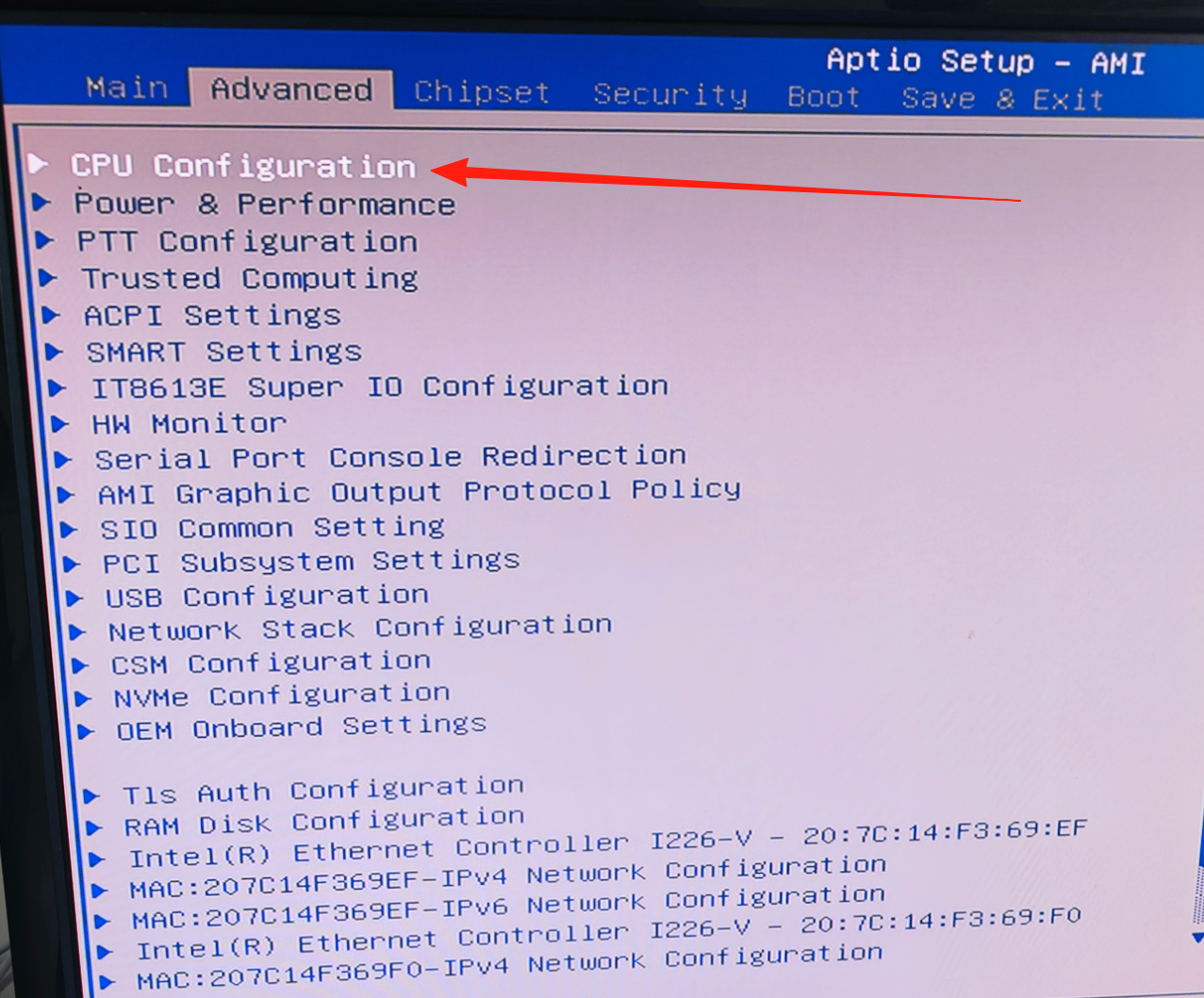

Figura 4-1 Menú de configuración de la CPU

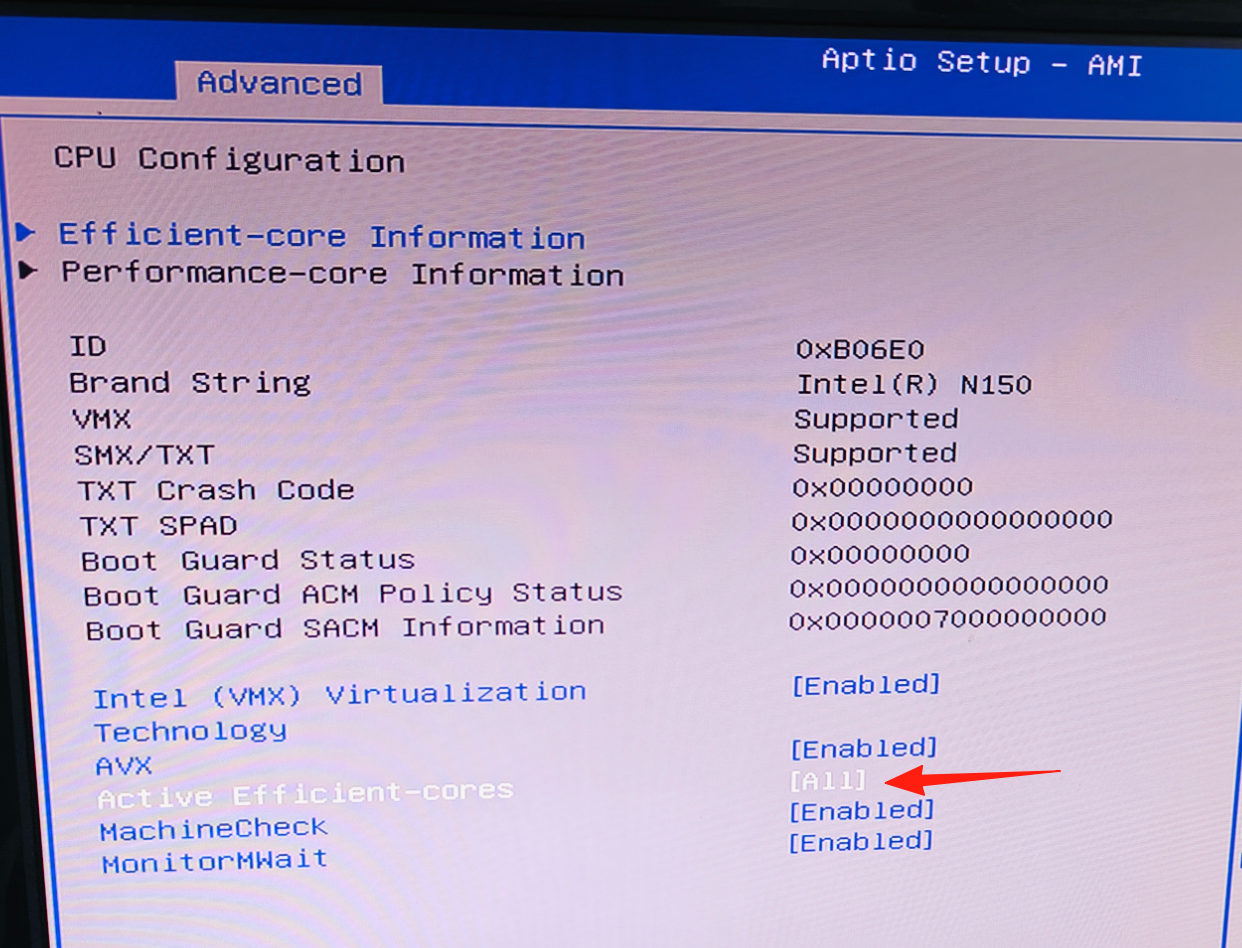

Figura 4-2 Ajuste de los núcleos activos

Figura 4-3 Número de núcleos guardado tras el reinicio

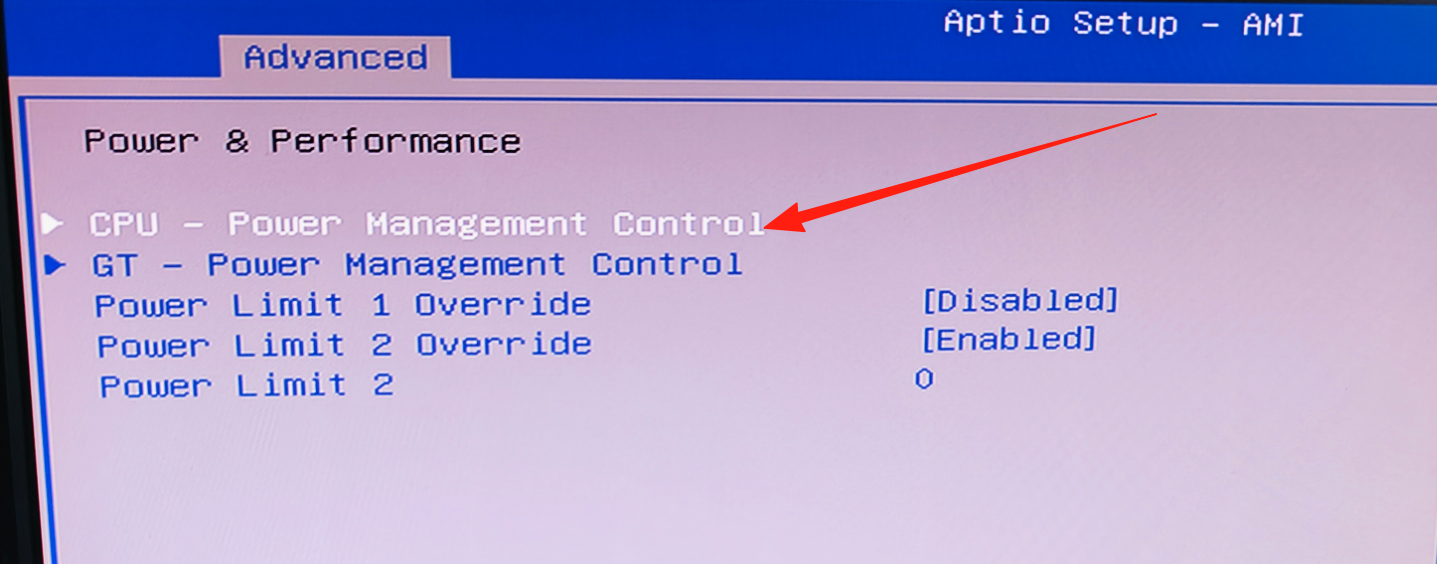

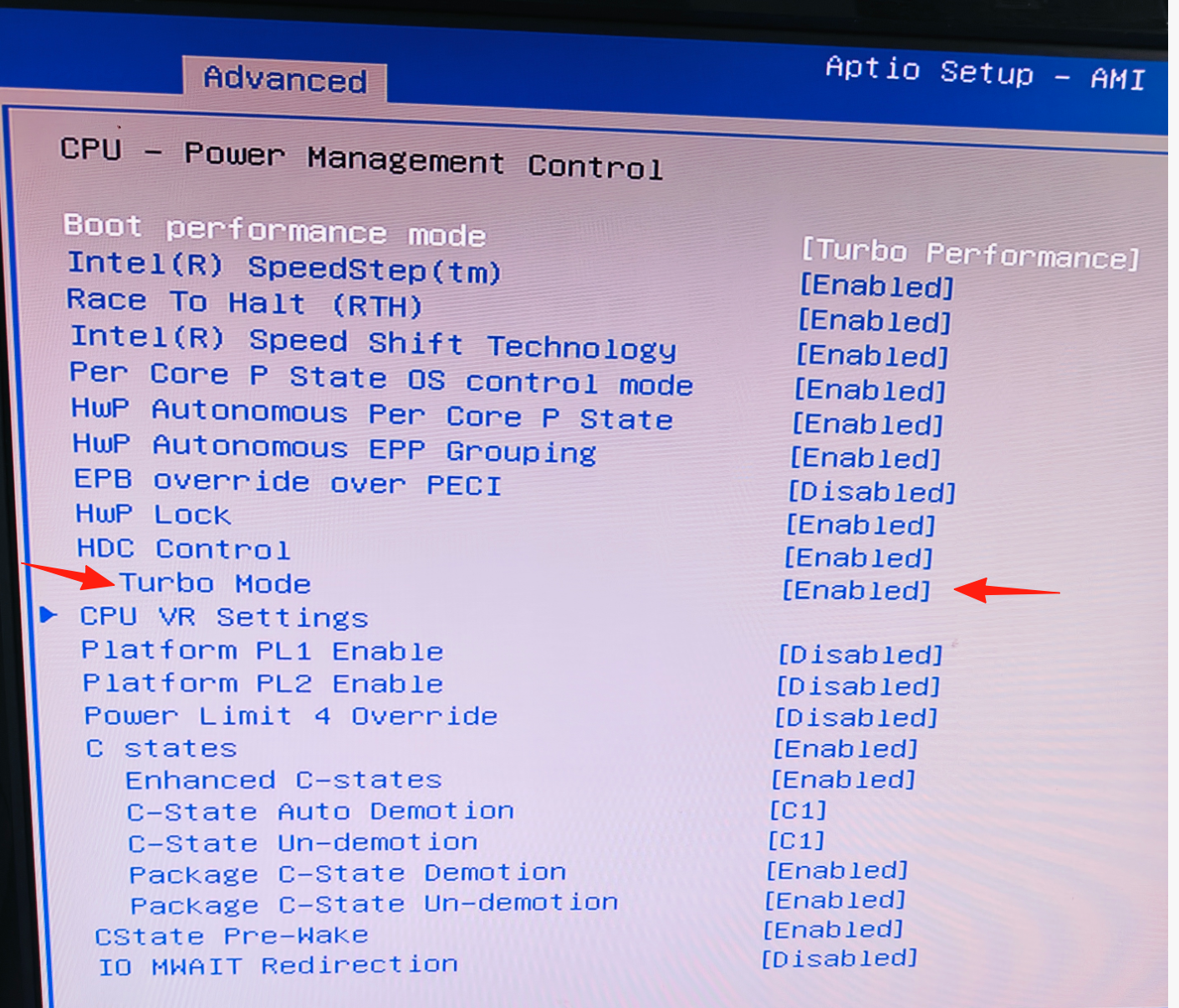

Configurar el modo Turbo

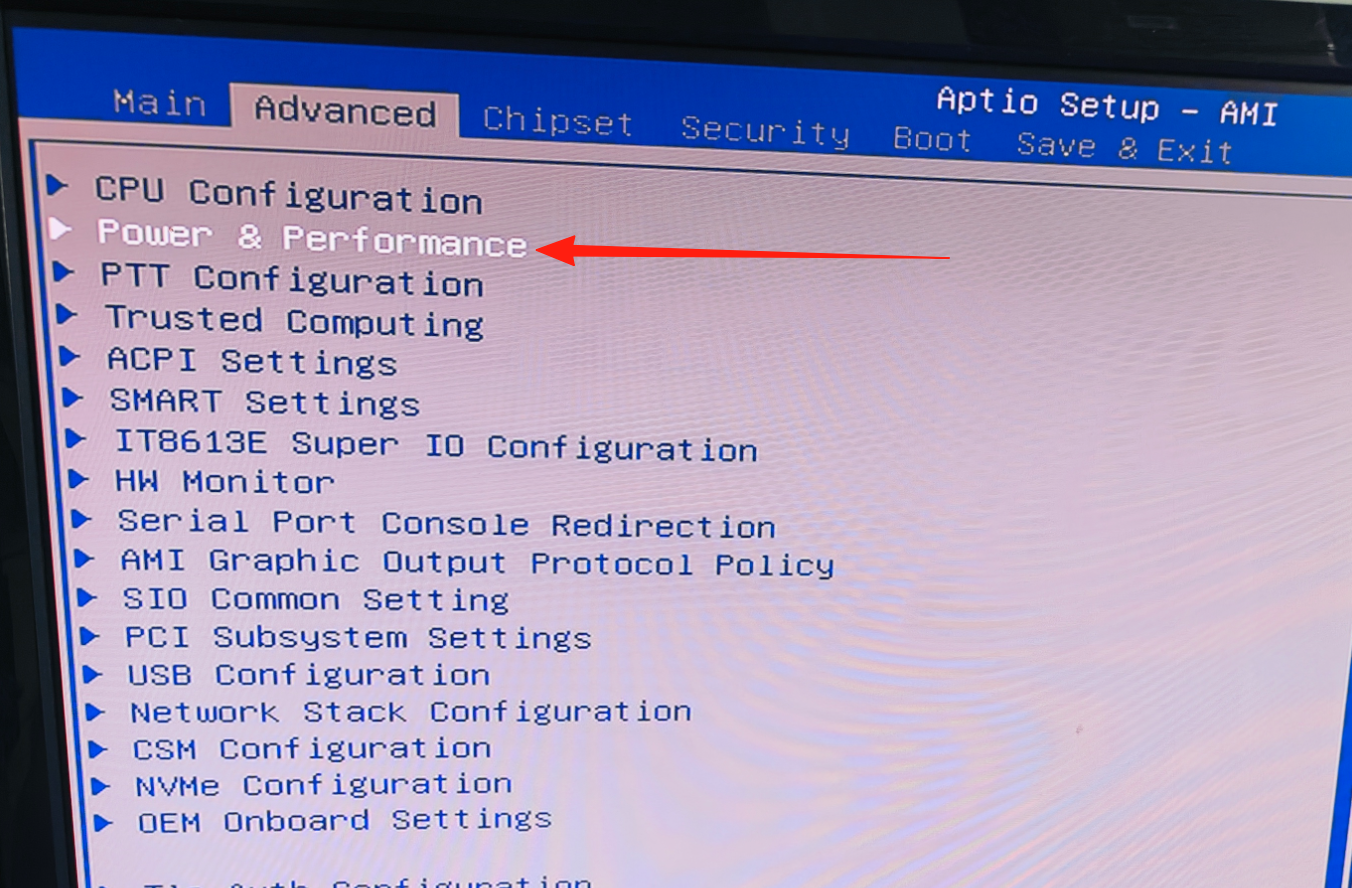

En Advanced > CPU Configuration > CPU Power Management puede activar o desactivar el modo Turbo. Con el modo Turbo activado, la frecuencia de la CPU aumenta cuando es necesario, lo que mejora el rendimiento pero también la disipación de calor.

Figura 4-4 Menú de gestión de energía de la CPU

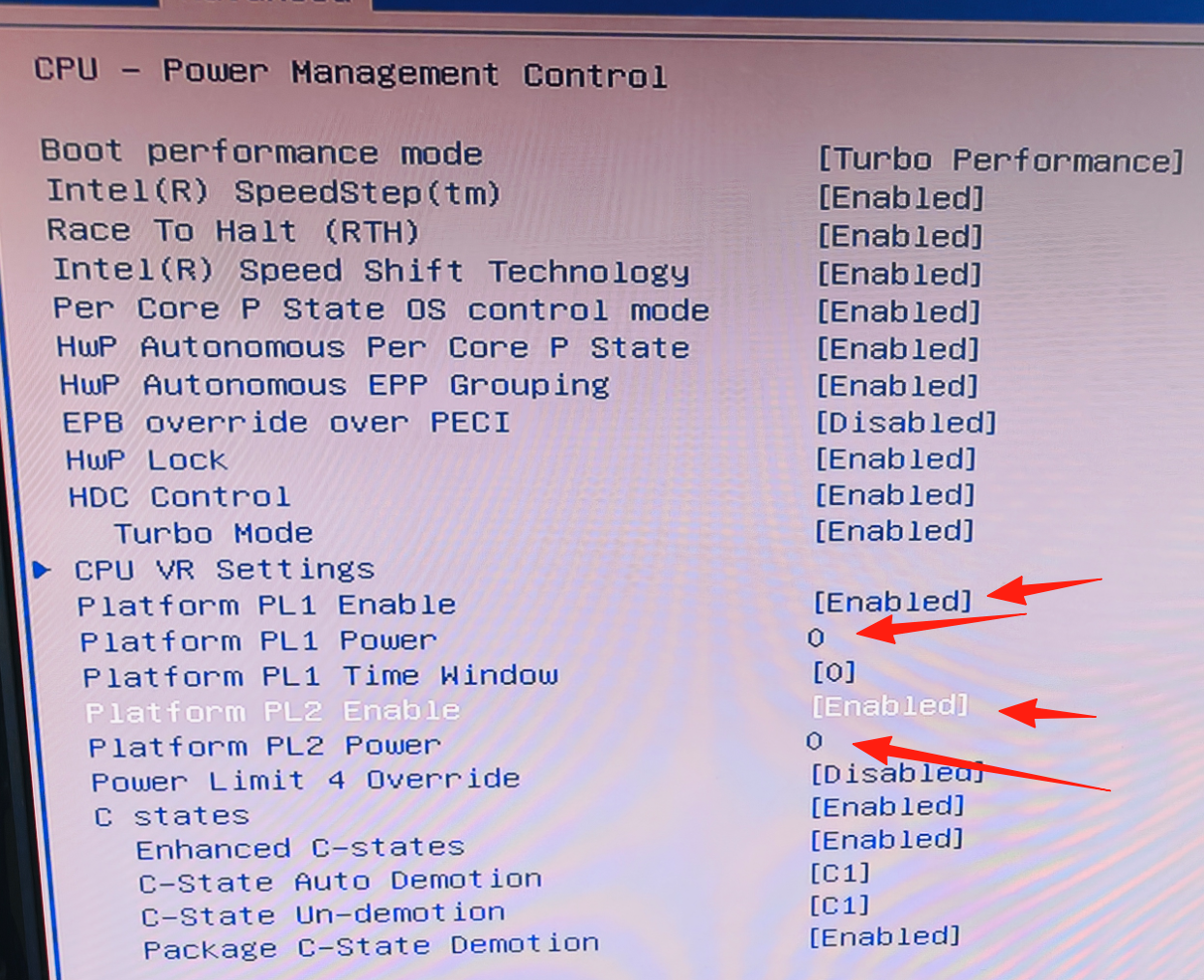

Configurar los límites de consumo

En Advanced > CPU Configuration > CPU Power Management puede ajustar PL1 (consumo a largo plazo) y PL2 (consumo a corto plazo). Un valor más bajo reduce la disipación de calor y el consumo eléctrico.

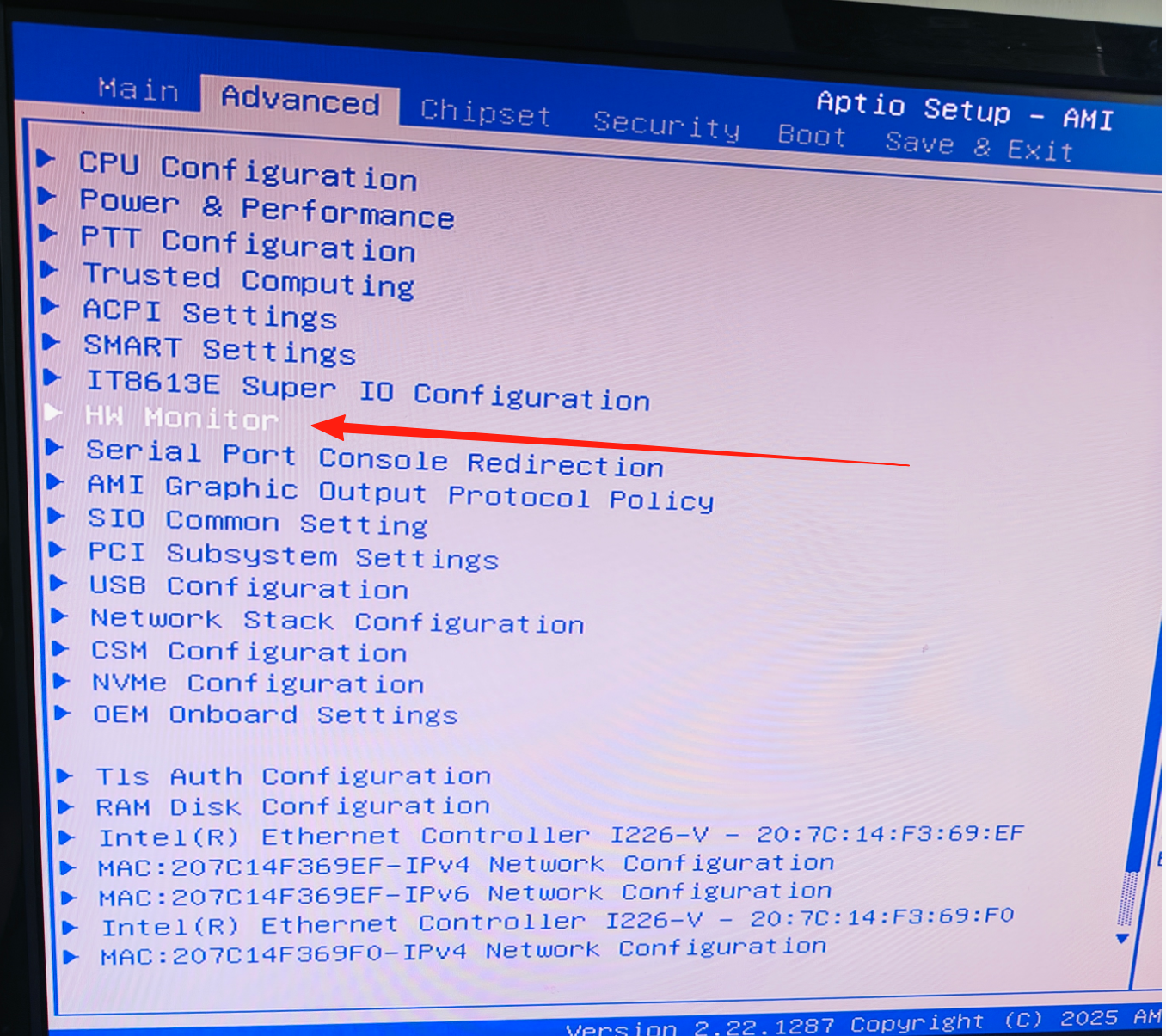

Configurar el aviso de temperatura

En Advanced > Hardware Monitor puede definir un umbral de temperatura a partir del cual el sistema emite un aviso.

Figura 4-8 Monitor de hardware con ajustes de temperatura

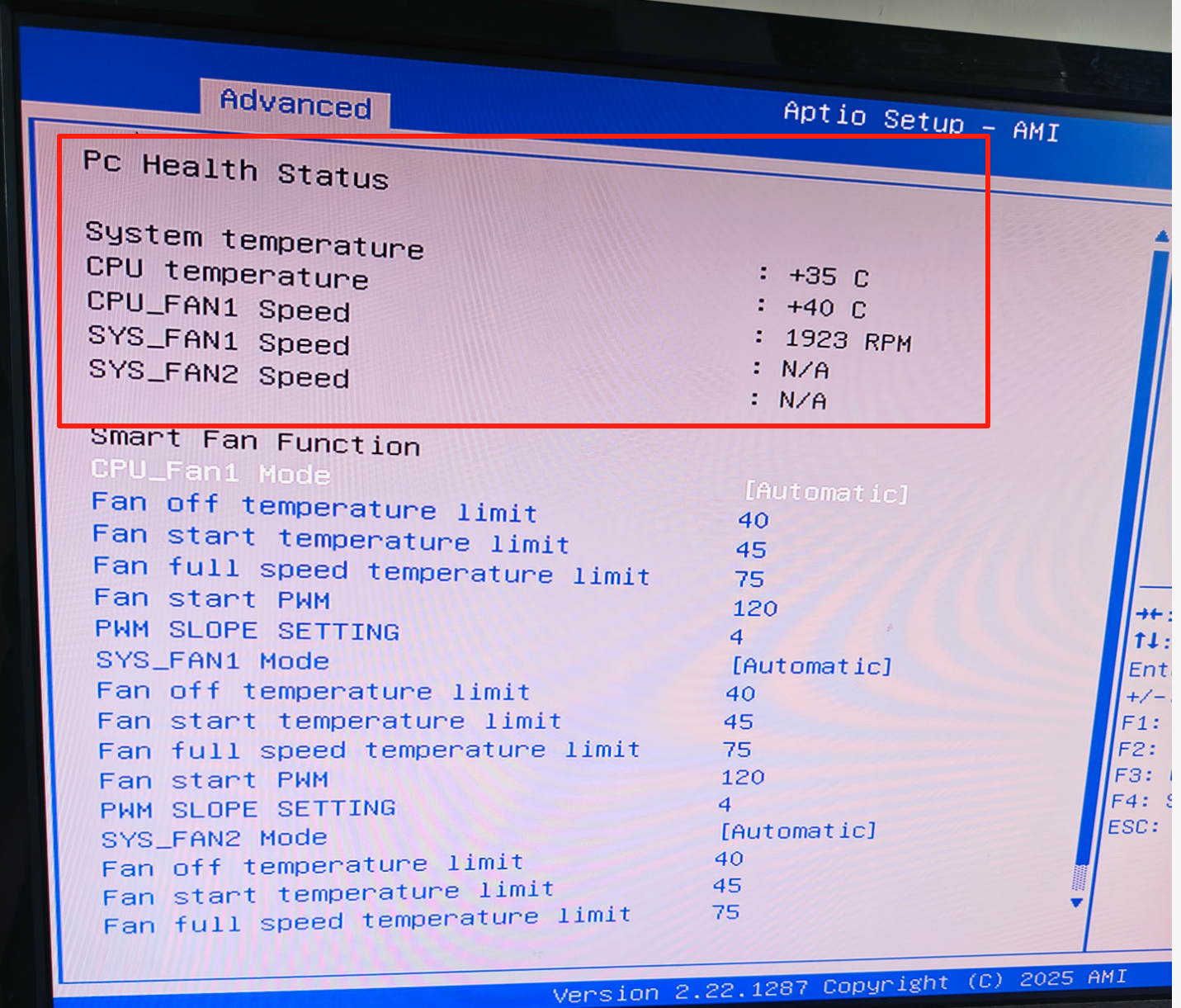

Configurar la velocidad del ventilador

En Advanced > Hardware Monitor > Fan Control puede elegir entre los modos «Smart Fan» y «Manual» y ajustar la curva del ventilador.

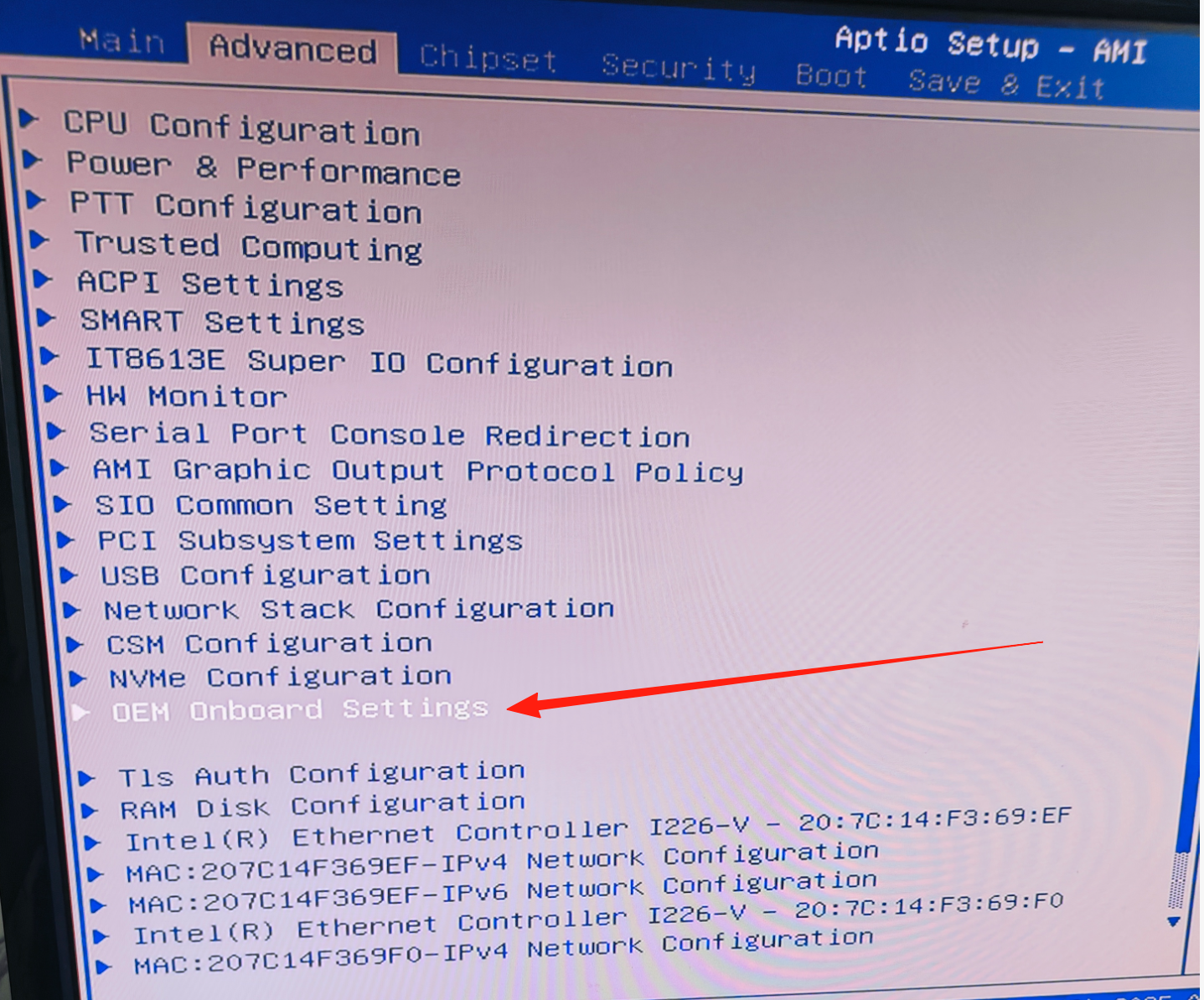

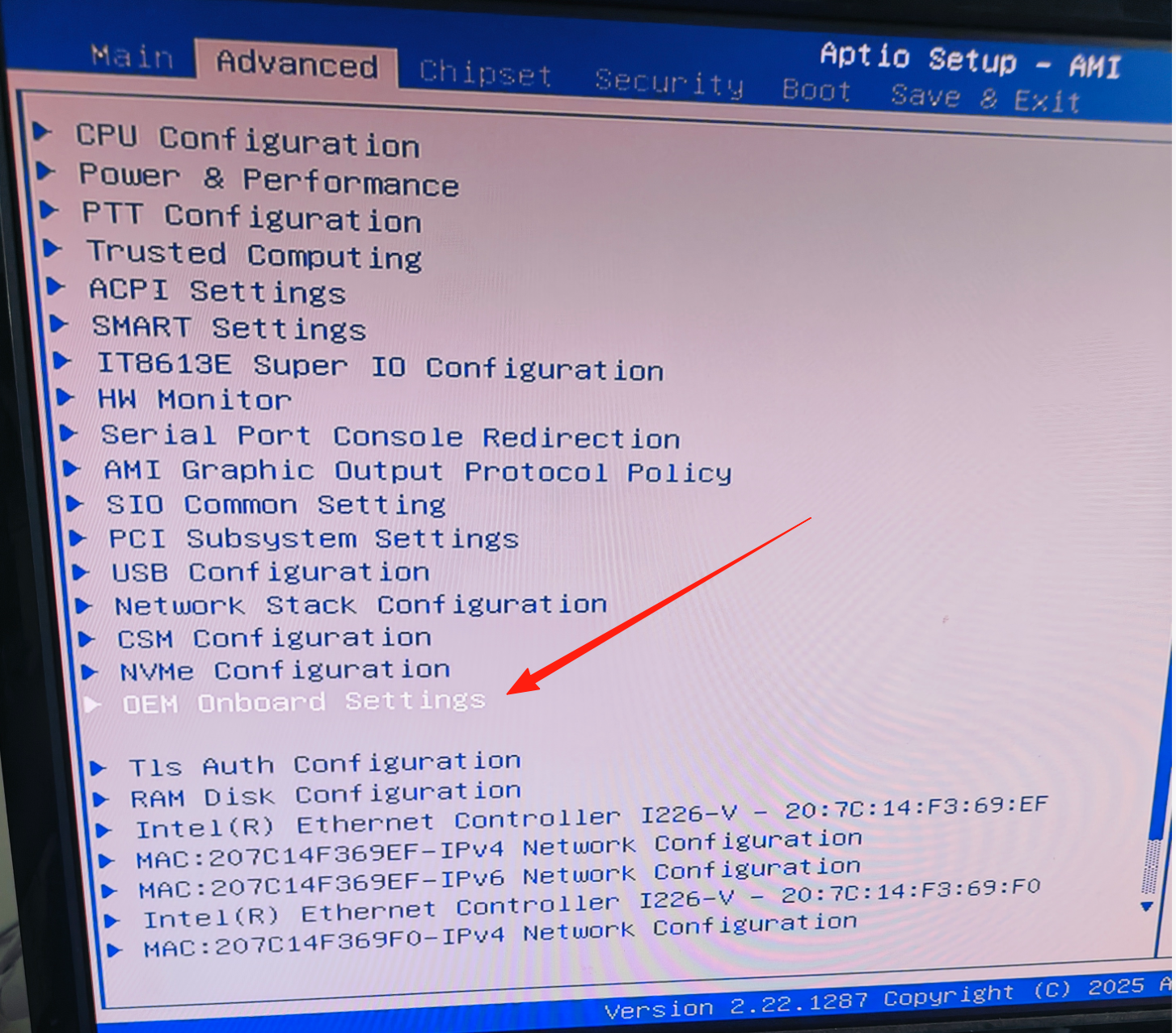

Figura 4-9 Menú de control del ventilador

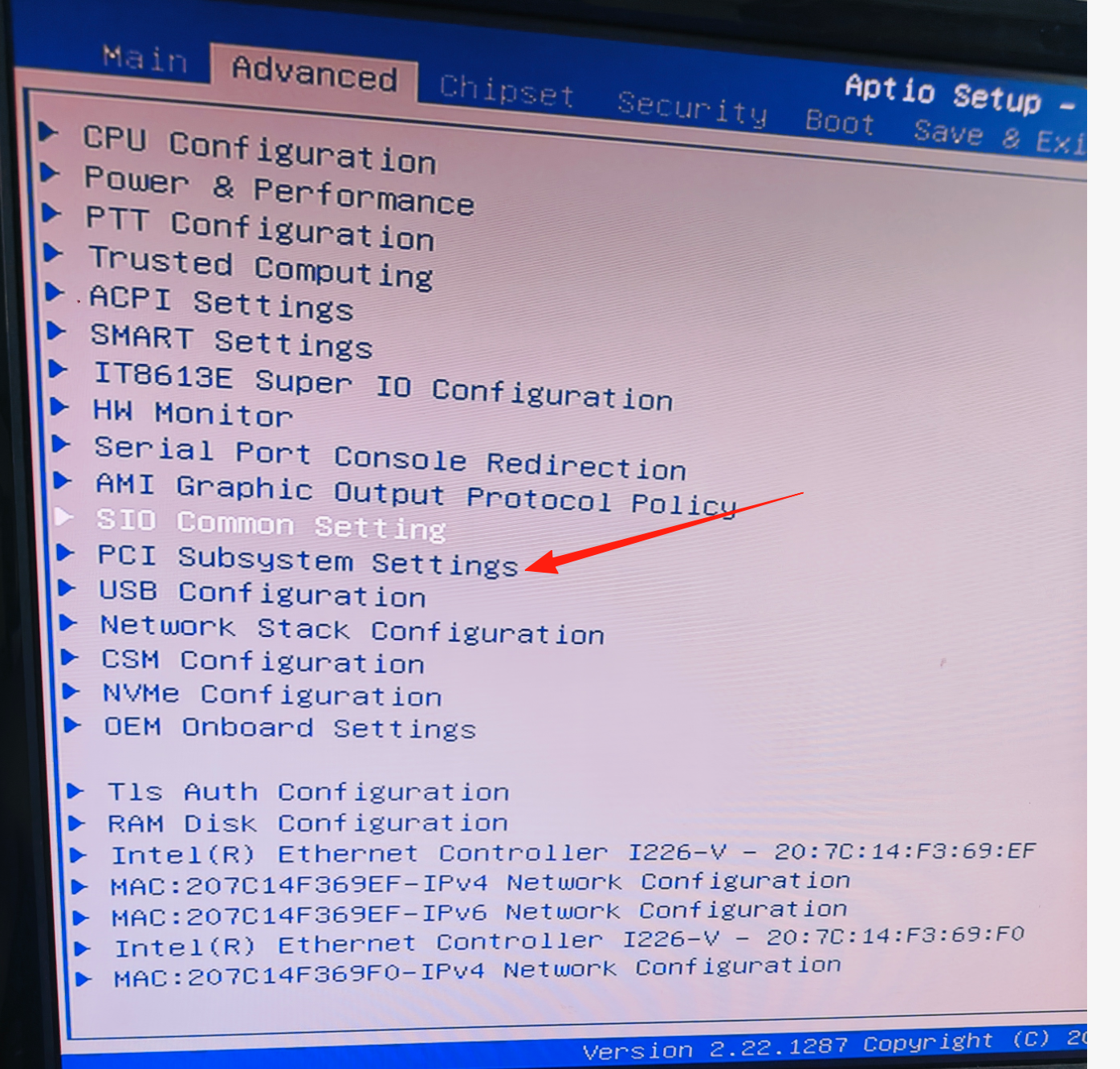

Configurar la hora de activación RTC

En Advanced > ACPI Settings puede fijar una hora concreta a la que el sistema se active automáticamente desde el estado de reposo (RTC Wake).

Figura 4-12 Introducción de la hora de activación

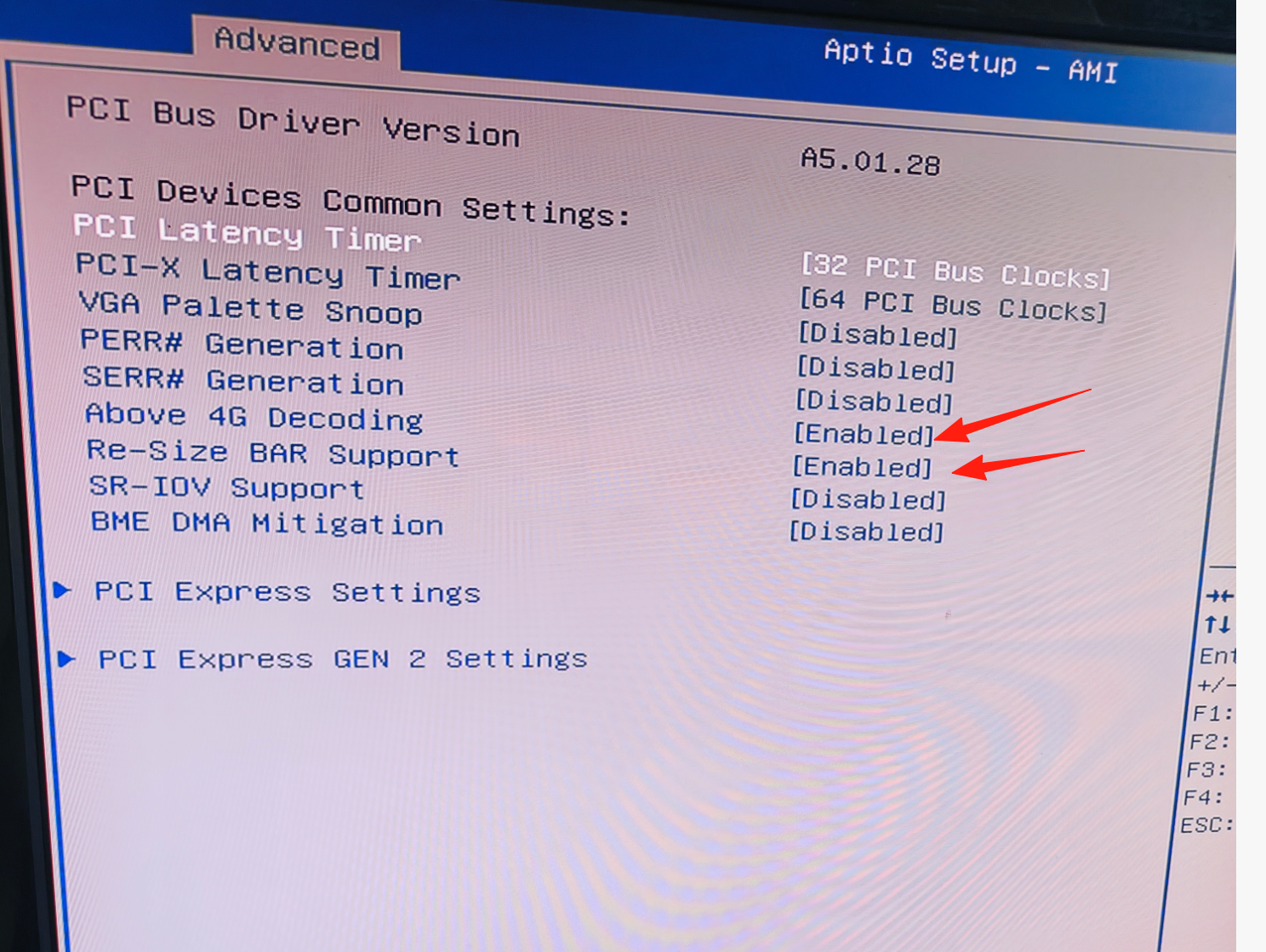

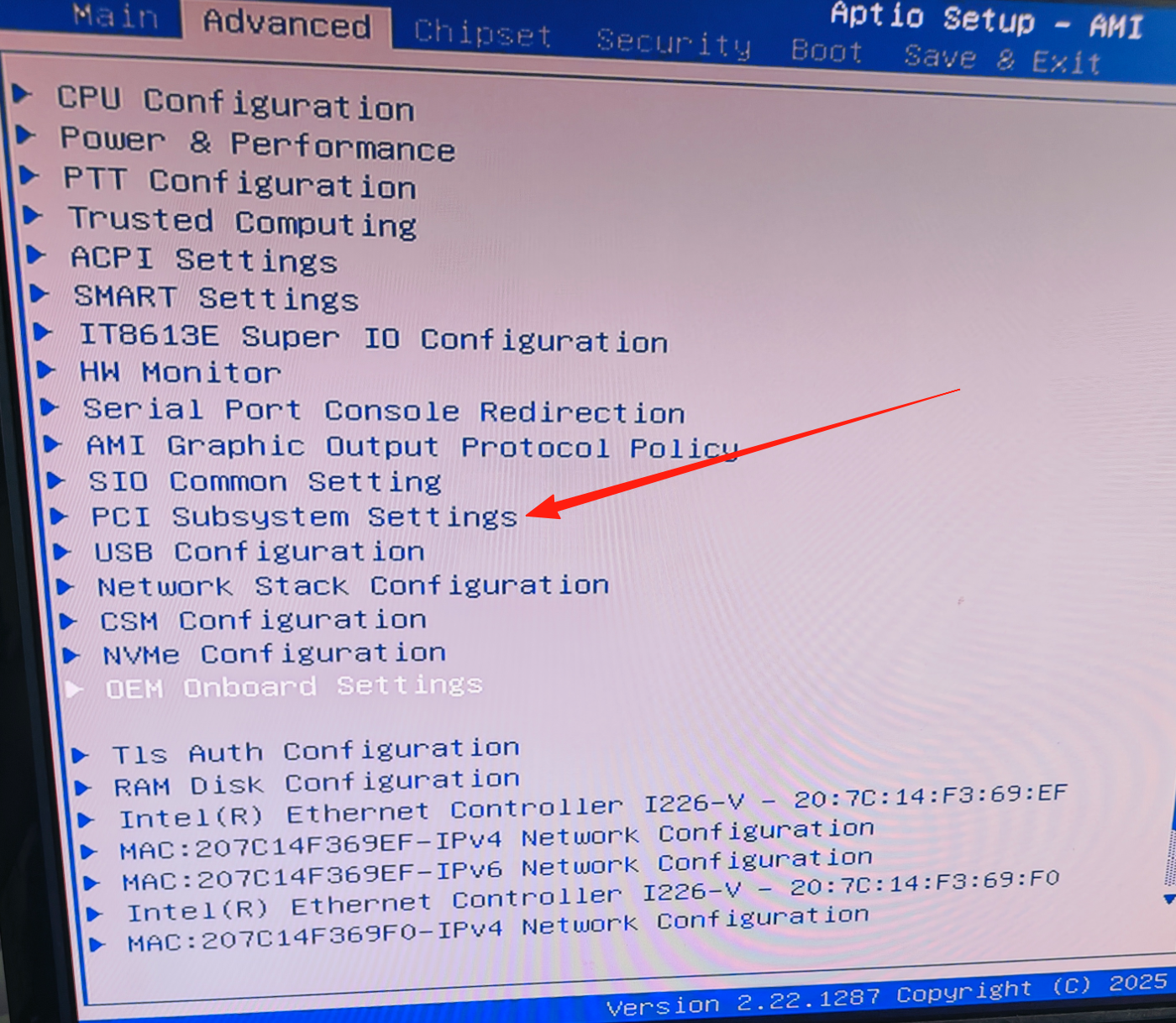

Activar Resizable BAR

En Advanced > PCI Subsystem Settings active «Above 4G Decoding» y «Re-Size BAR Support» para que la tarjeta gráfica pueda acceder a toda la VRAM.

Figura 4-13 Configuración del subsistema PCI

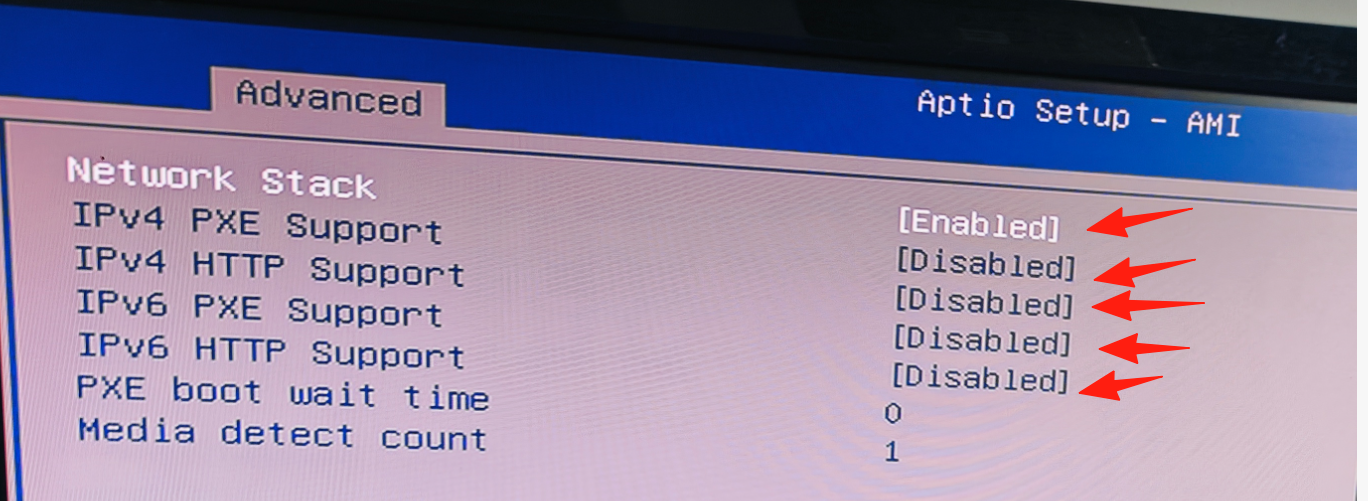

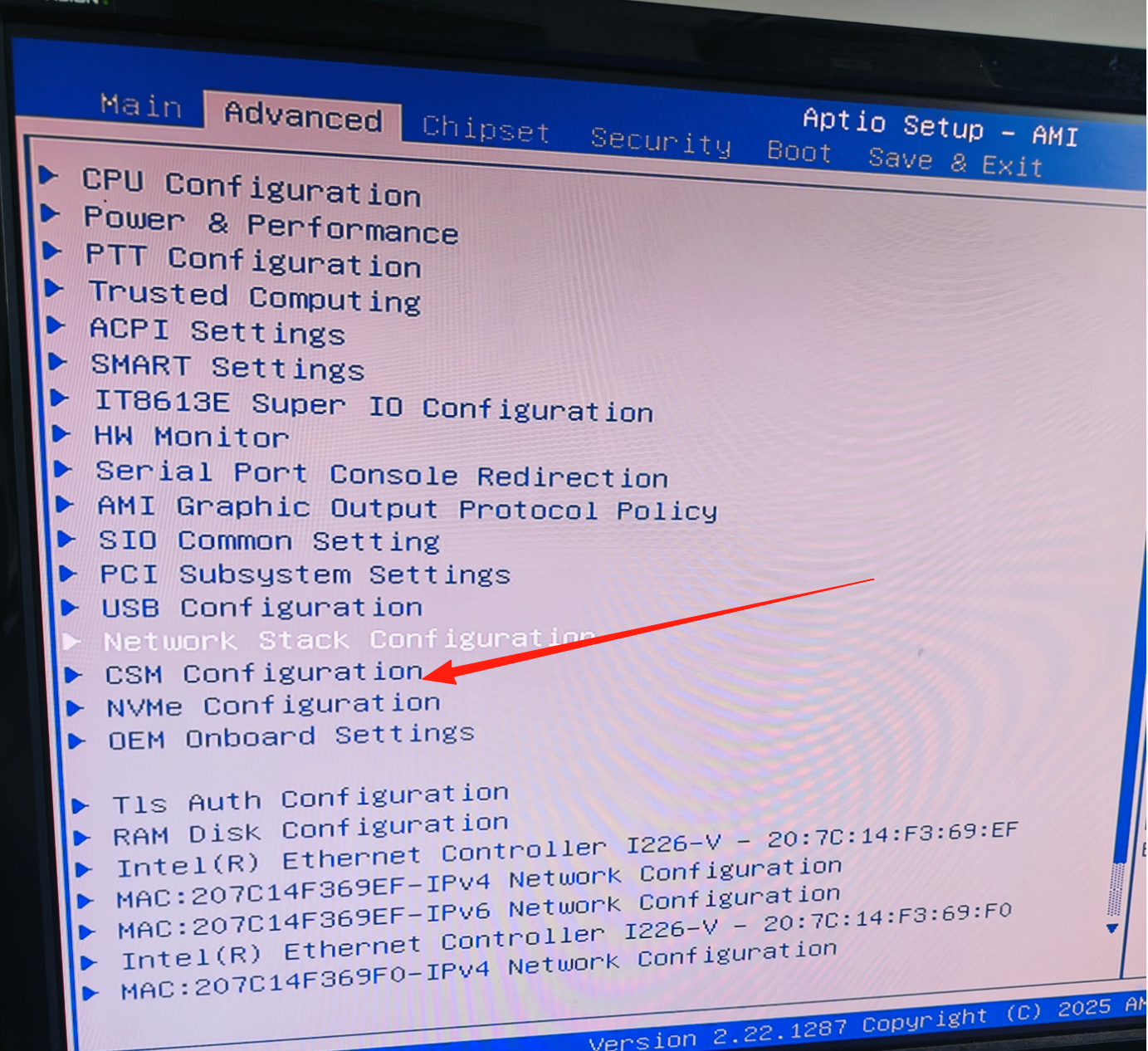

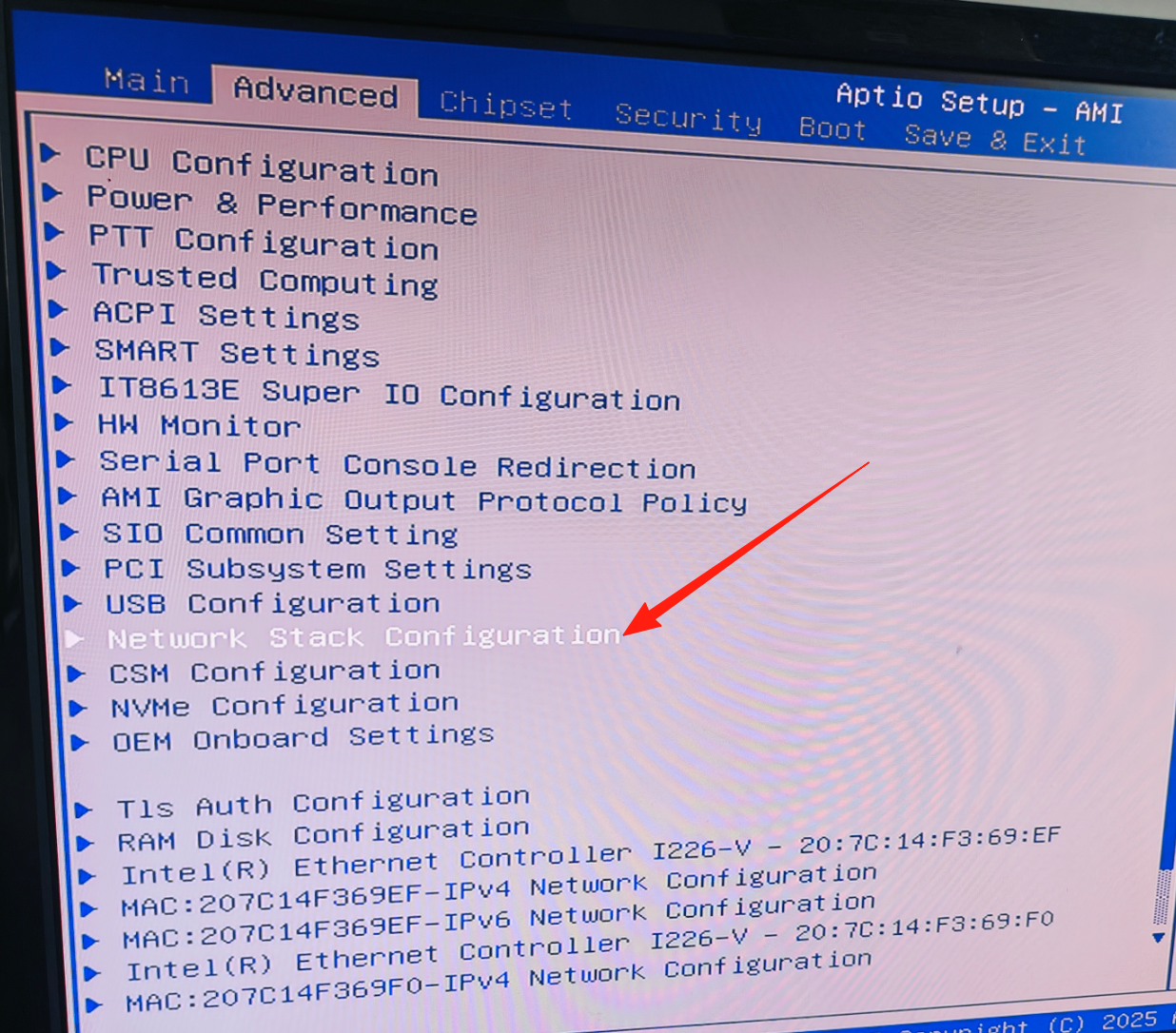

Configurar la pila de red

En Advanced > Network Stack Configuration active la pila de red para permitir el arranque PXE a través de la red.

Figura 4-17 Configuración de la pila de red

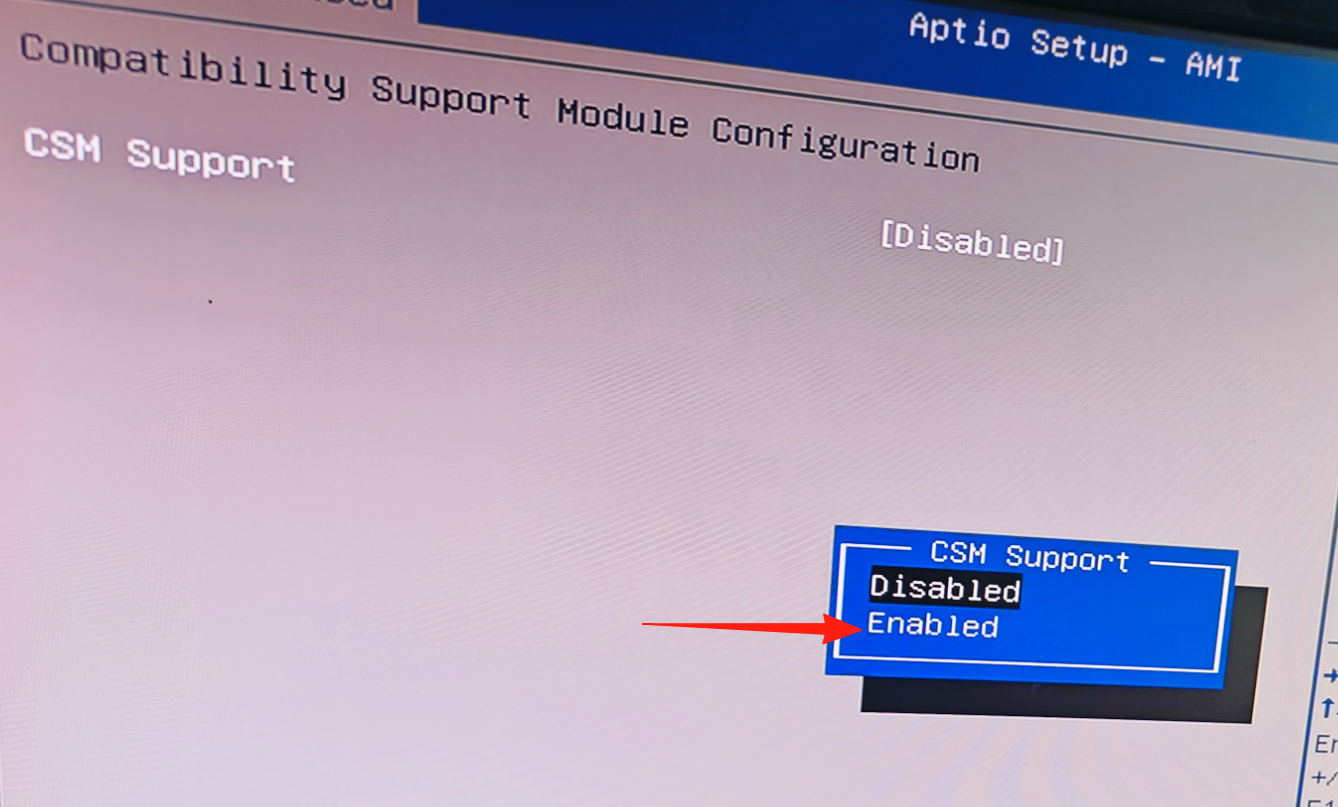

Configurar CSM (Compatibility Support Module)

En Boot > CSM Configuration puede activar el CSM para sistemas operativos heredados. En sistemas UEFI modernos se recomienda desactivar el CSM.

Figura 4-21 Opciones de almacenamiento del CSM

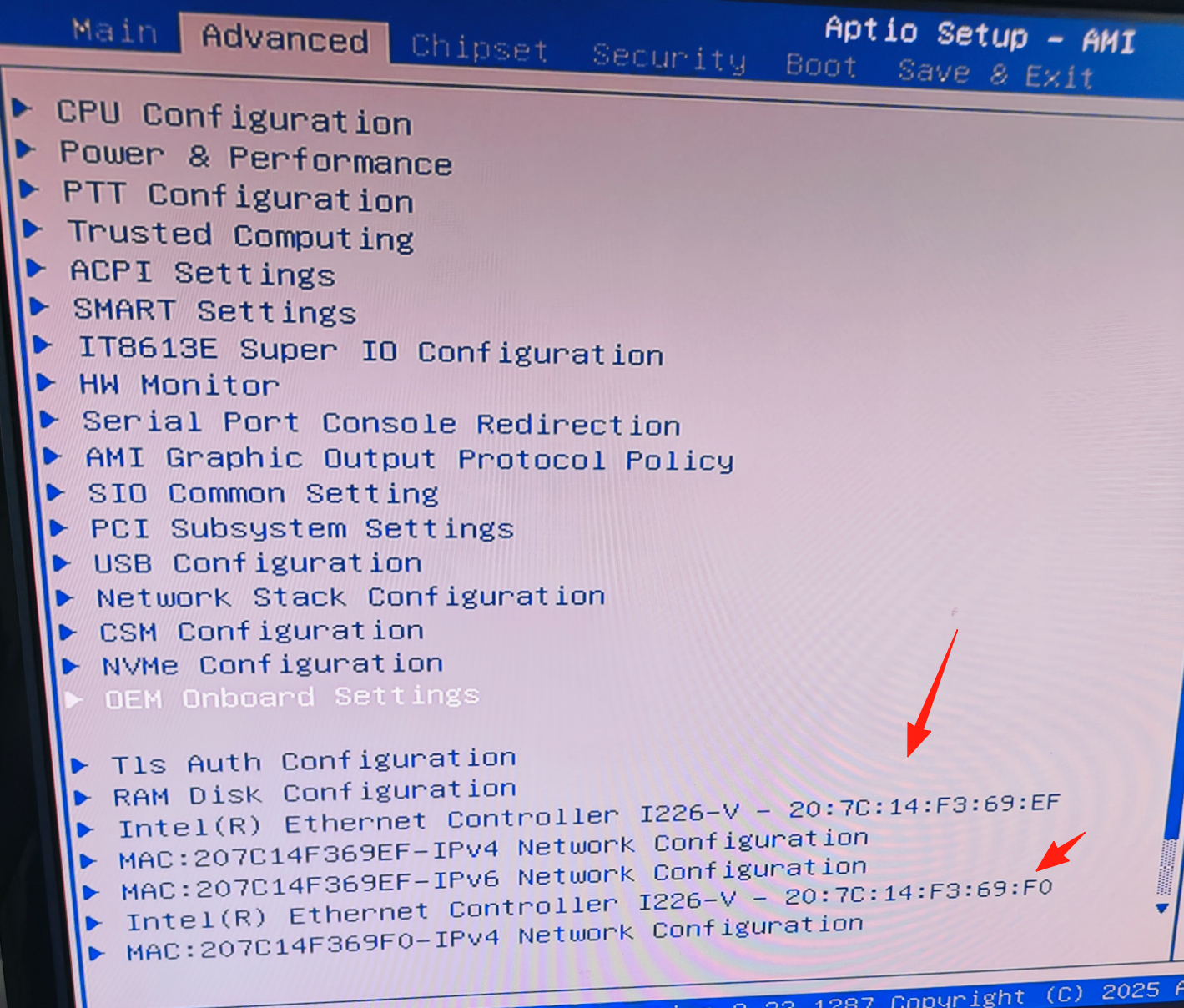

Configuración NVMe

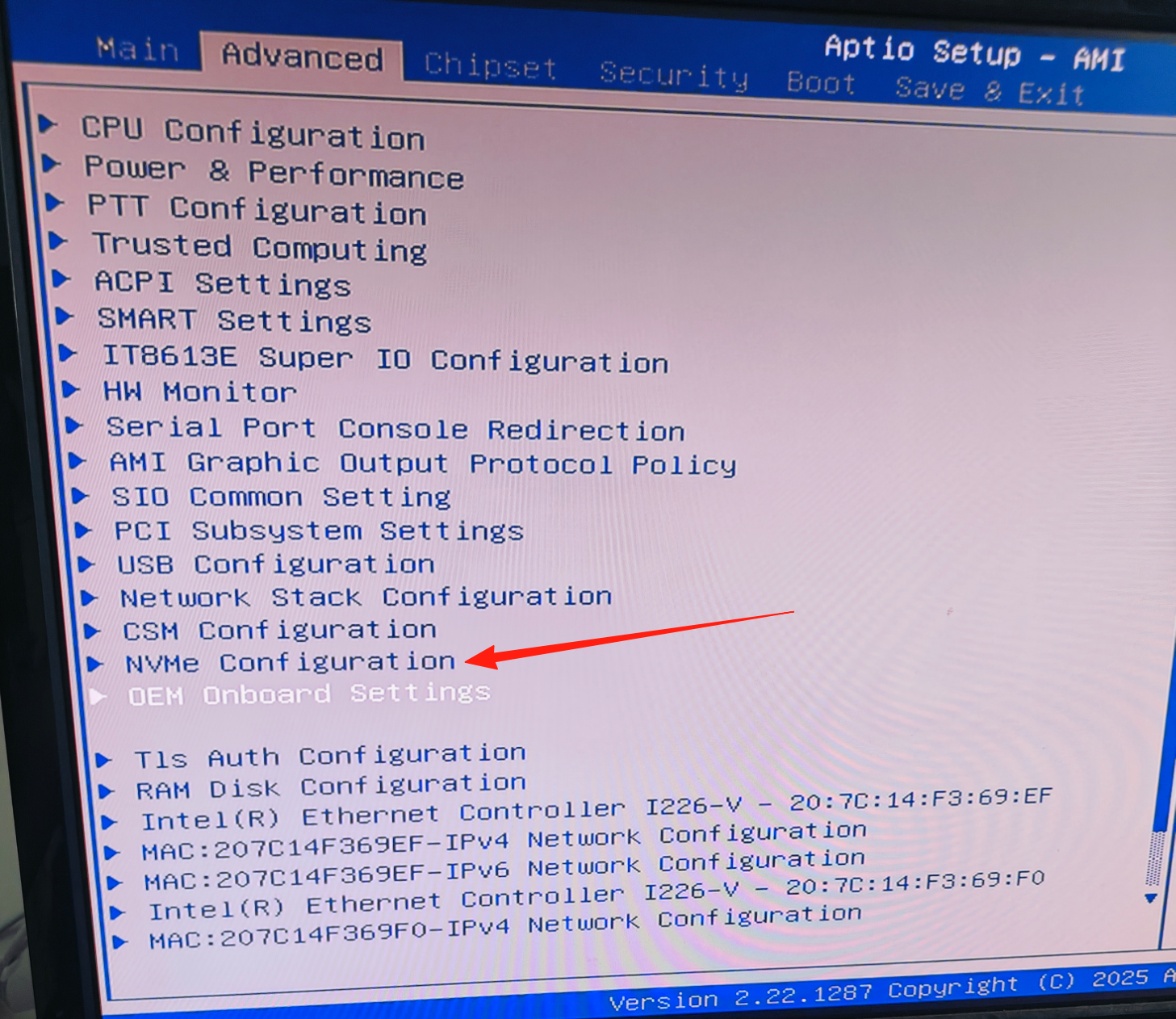

En Advanced > NVMe Configuration se muestran todas las unidades NVMe detectadas con su modelo y capacidad.

Consultar la dirección MAC

En Advanced > Network Configuration se muestra la dirección MAC de la tarjeta de red integrada.

Figura 4-26 Configuración de red con la dirección MAC

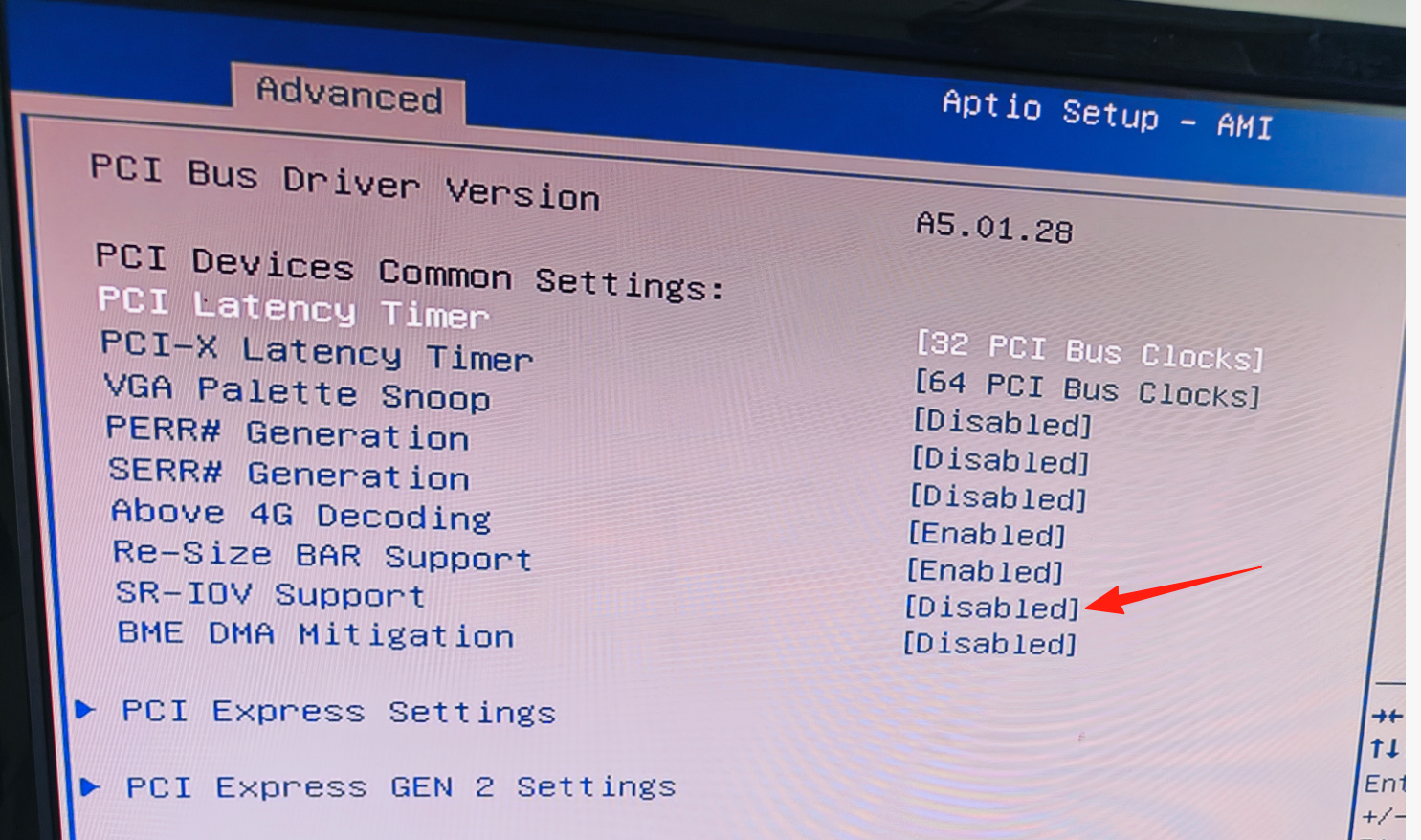

Activar SR-IOV

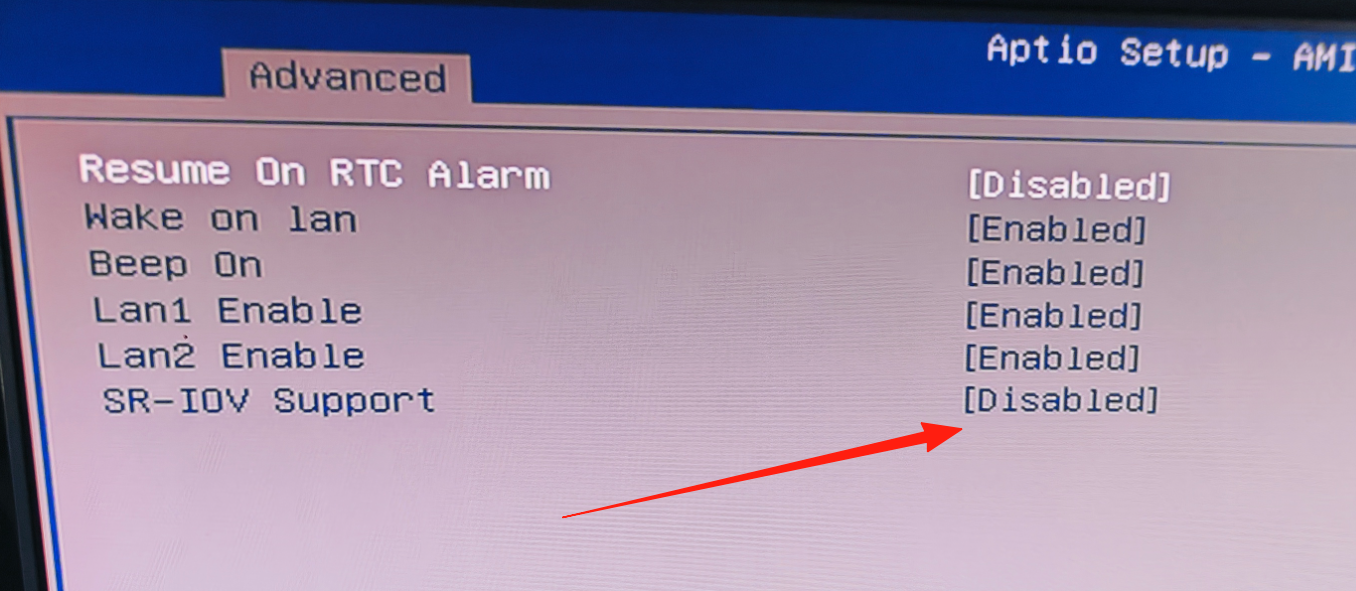

En Advanced > PCI Subsystem Settings active SR-IOV para pasar funciones virtuales de la tarjeta de red a máquinas virtuales.

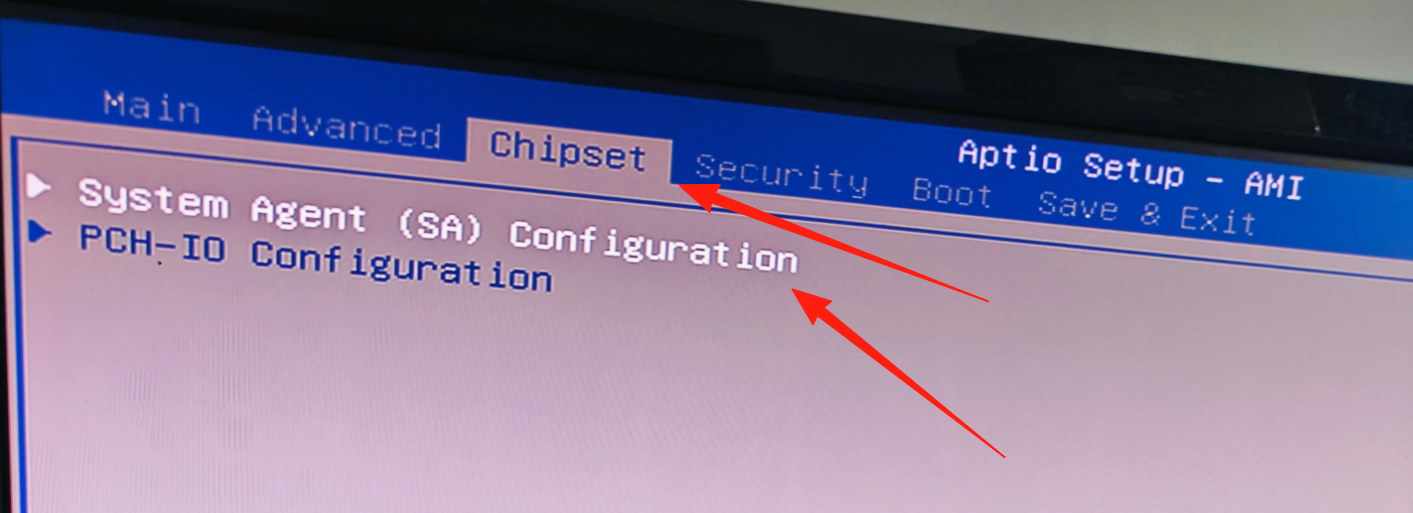

Figura 4-28 Opción SR-IOV en el menú PCI

Figura 4-30 Número de funciones virtuales

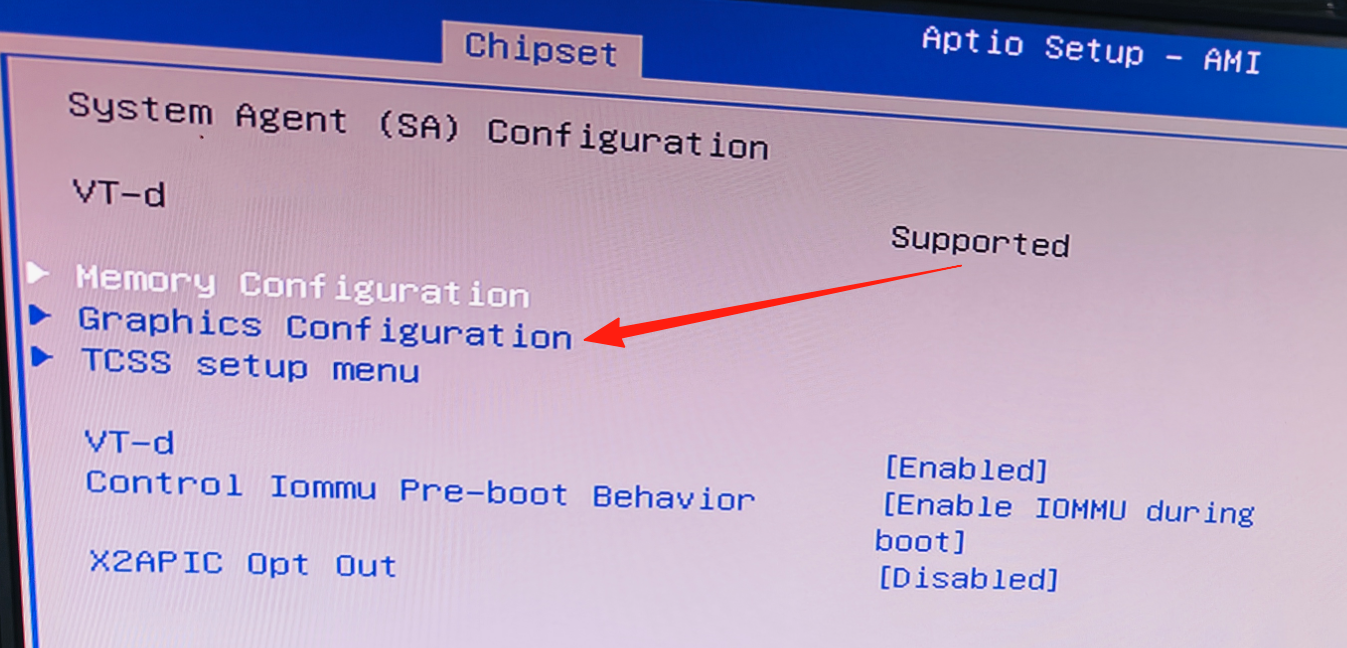

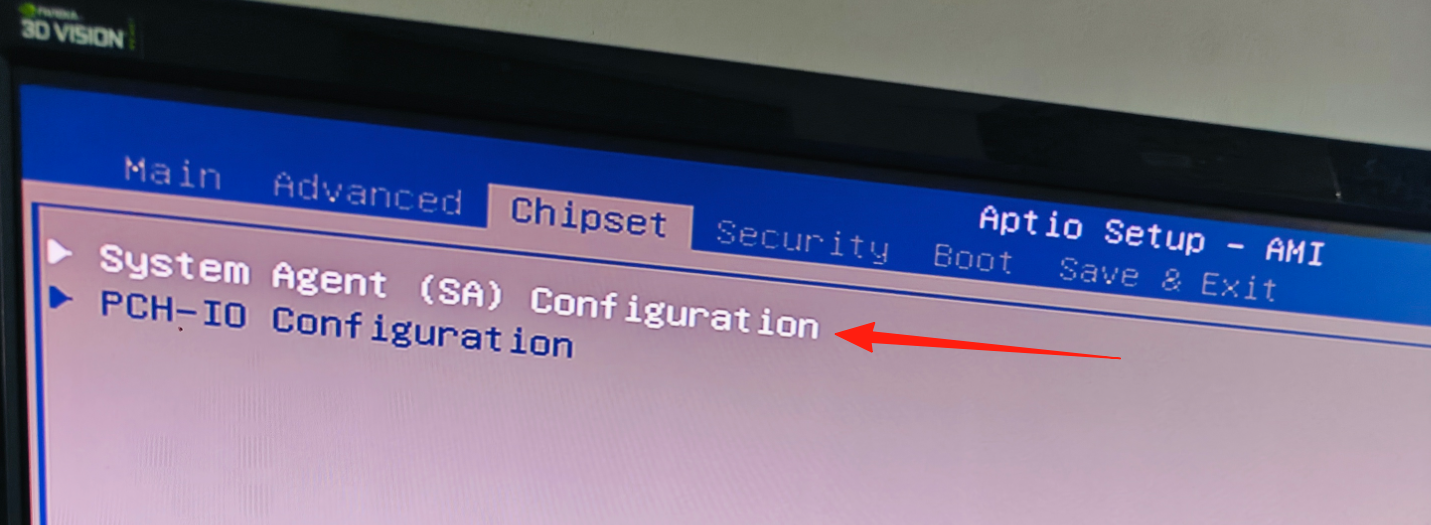

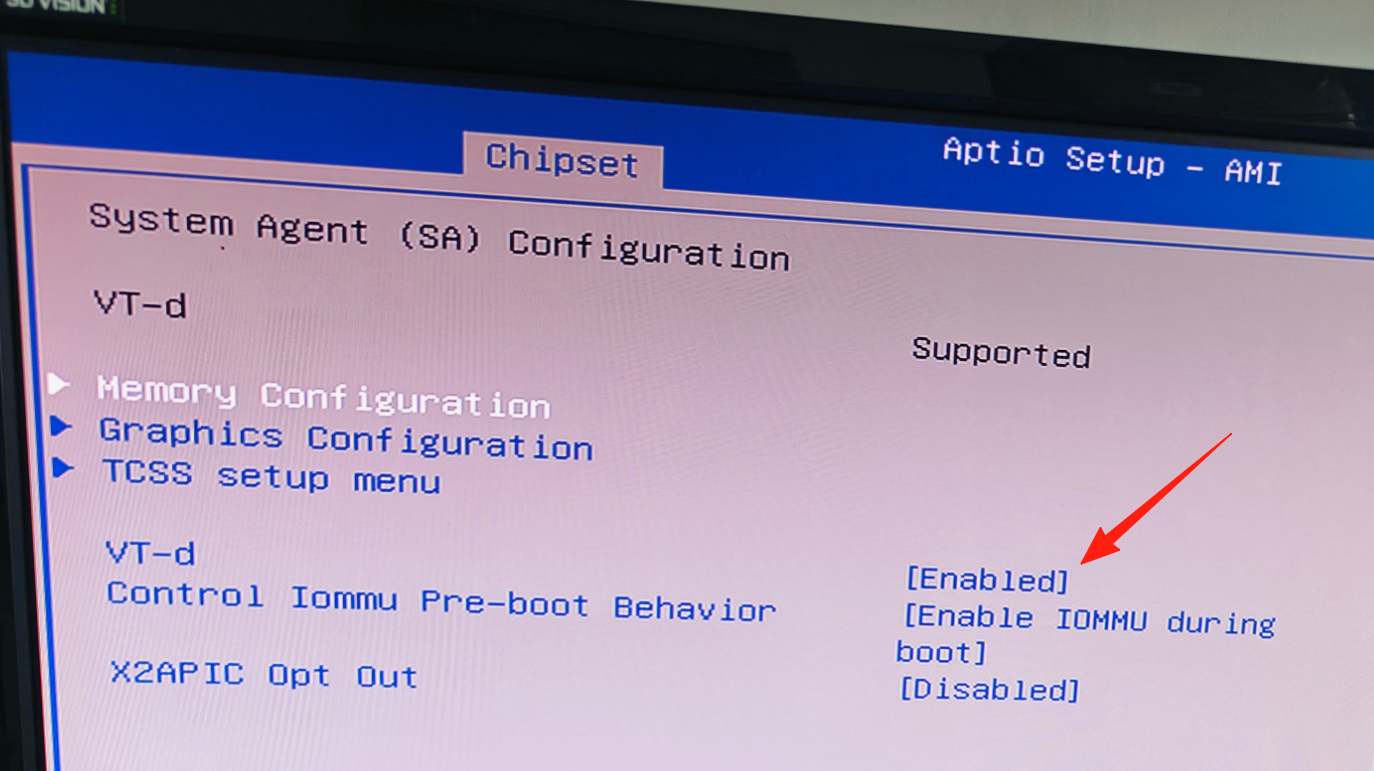

Activar VT-d

En Advanced > System Agent Configuration active VT-d para proporcionar reasignación DMA en entornos virtualizados.

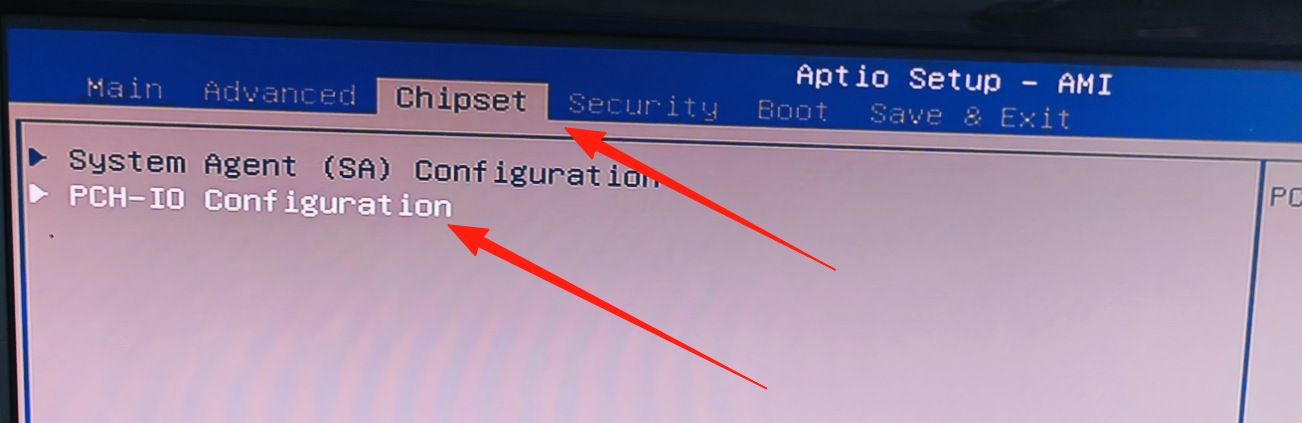

Figura 4-31 Configuración del System Agent

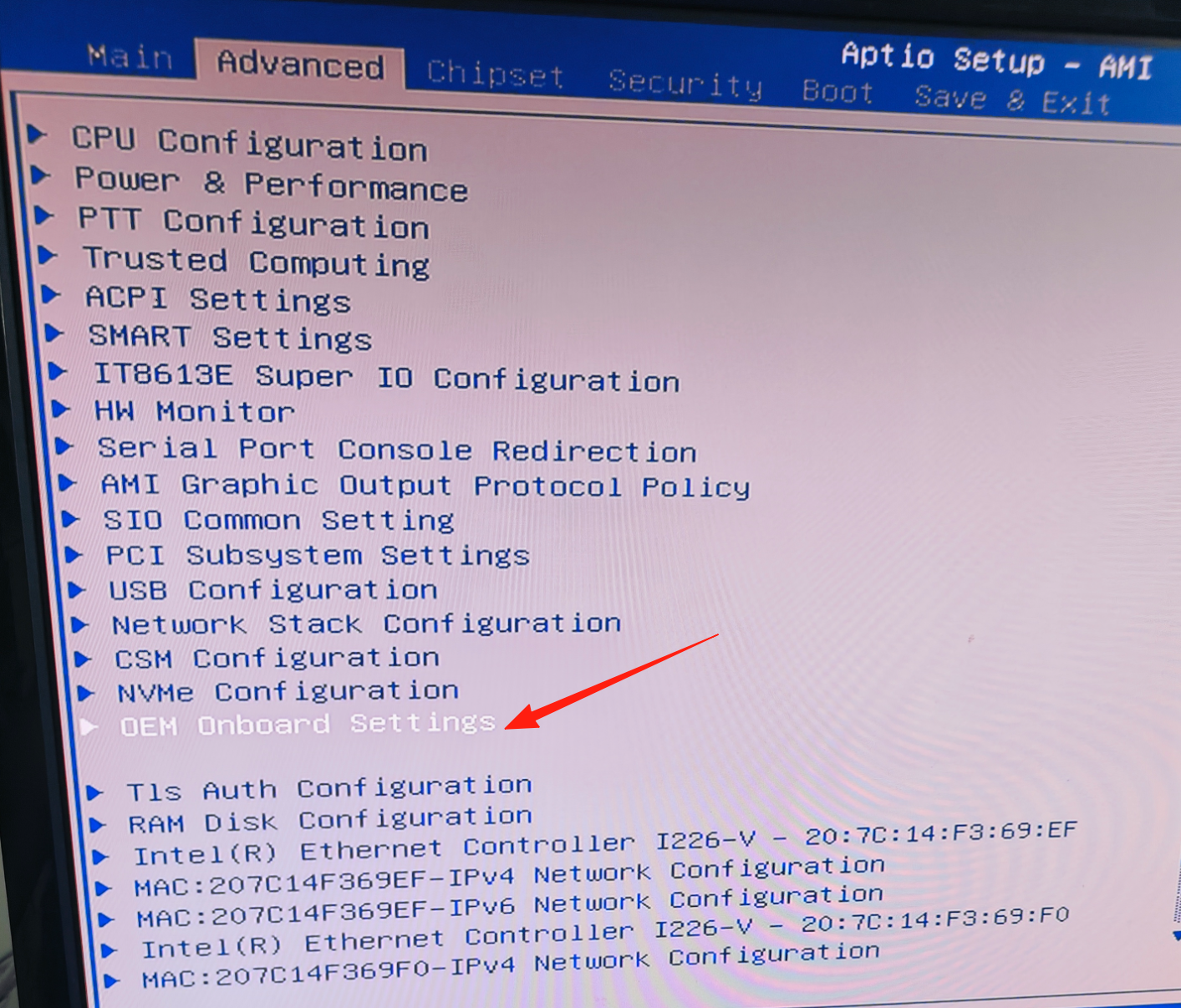

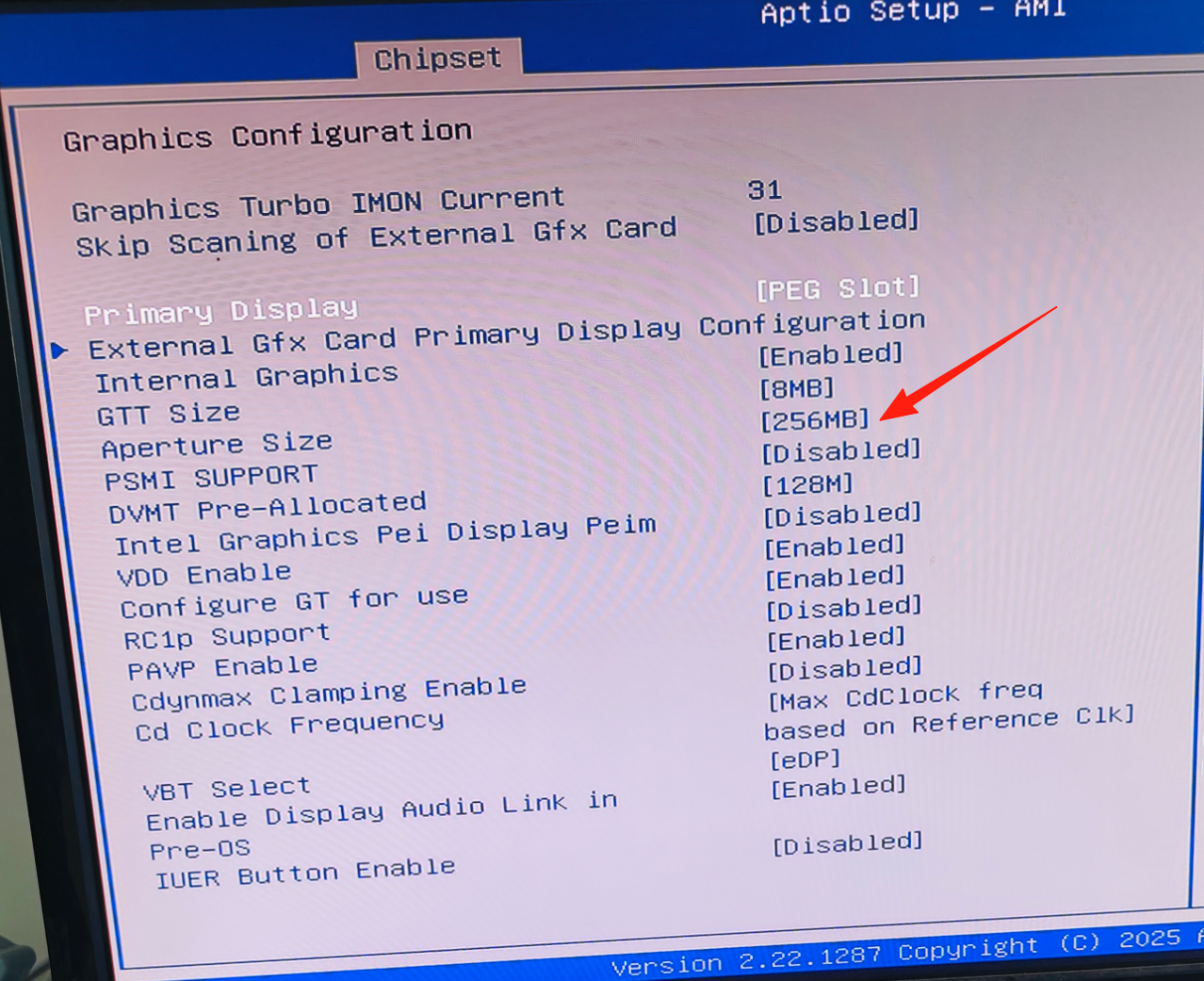

Configurar la unidad gráfica principal

En Advanced > System Agent Configuration > Graphics Configuration puede definir si se utiliza la gráfica integrada o una tarjeta gráfica dedicada como unidad de visualización principal.

Figura 4-34 Selección de la unidad gráfica principal

Figura 4-36 Ajustes de gráficos guardados

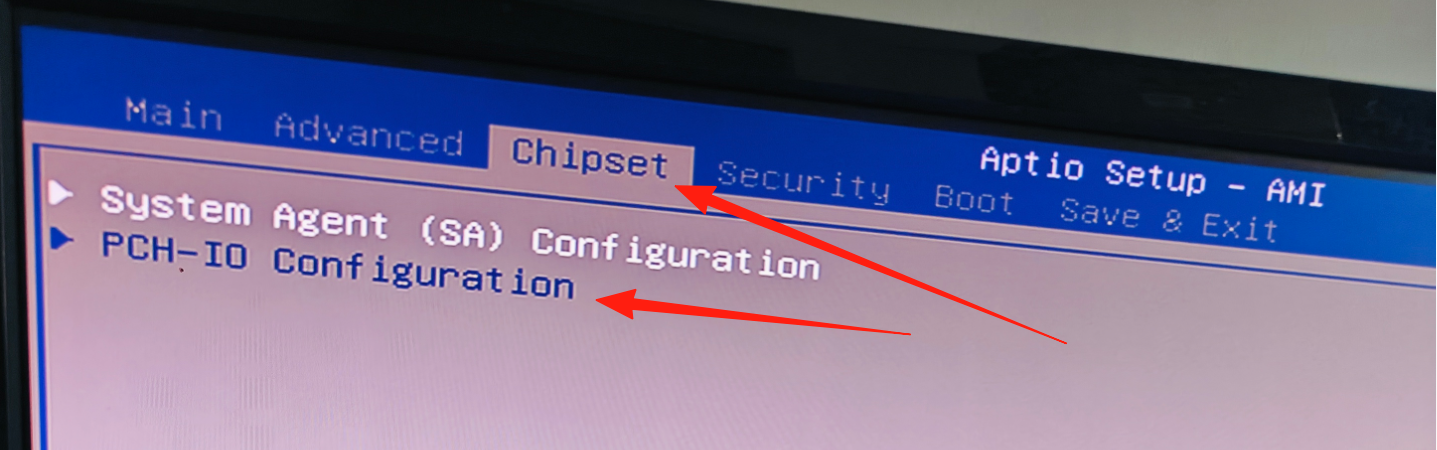

Configurar el comportamiento tras un corte de luz

En Advanced > ACPI Settings > Restore AC Power Loss puede definir si el sistema debe encenderse al volver la corriente (Power On), permanecer apagado (Power Off) o restaurar el último estado (Last State).

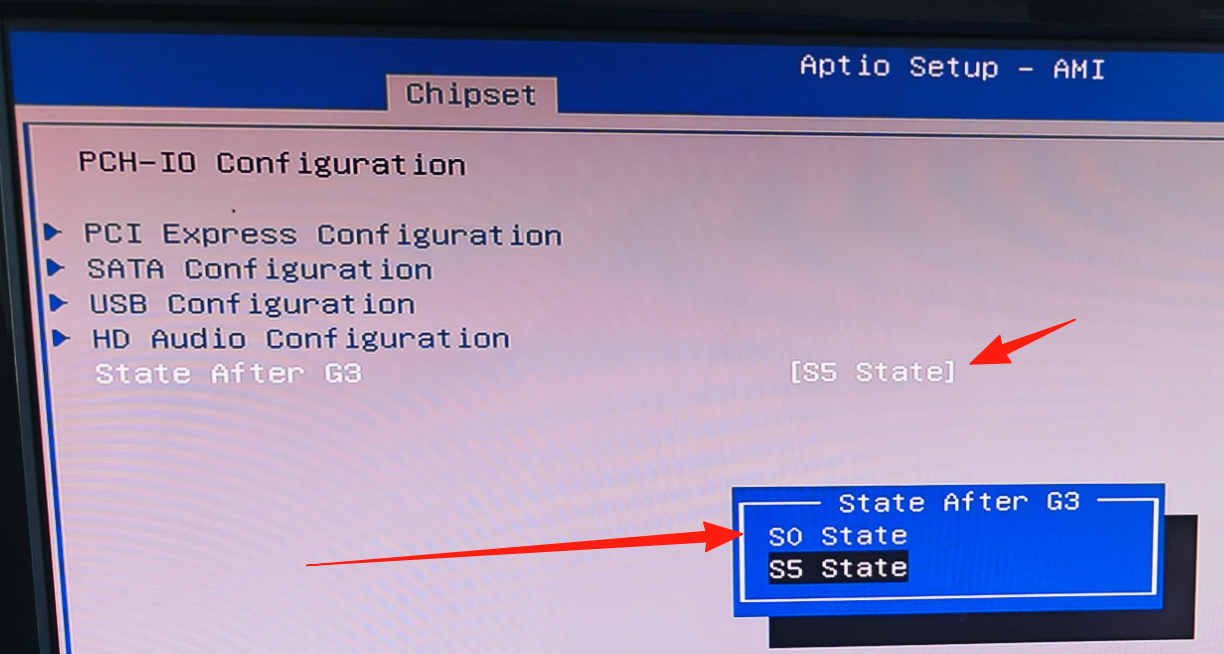

Figura 4-37 Ajuste Restore AC Power Loss

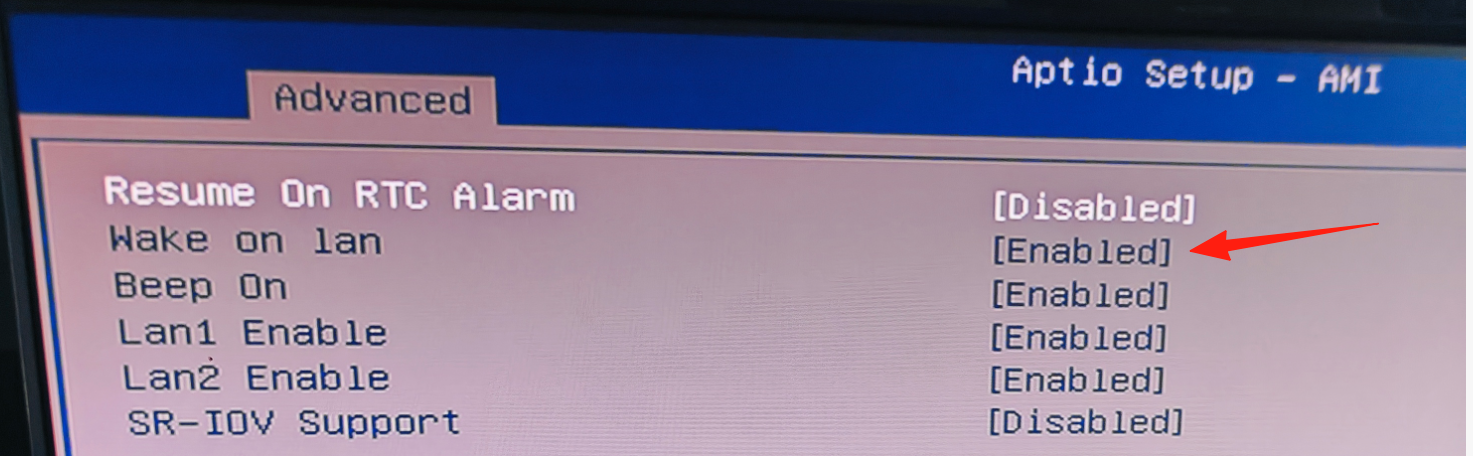

Activar Wake-on-LAN

En Advanced > Power Management active «Wake on LAN» para que el sistema pueda encenderse mediante un paquete mágico enviado por la red.

Activar hot-plug SATA

En Advanced > SATA Configuration active «Hot Plug» para poder conectar o retirar unidades SATA en caliente.

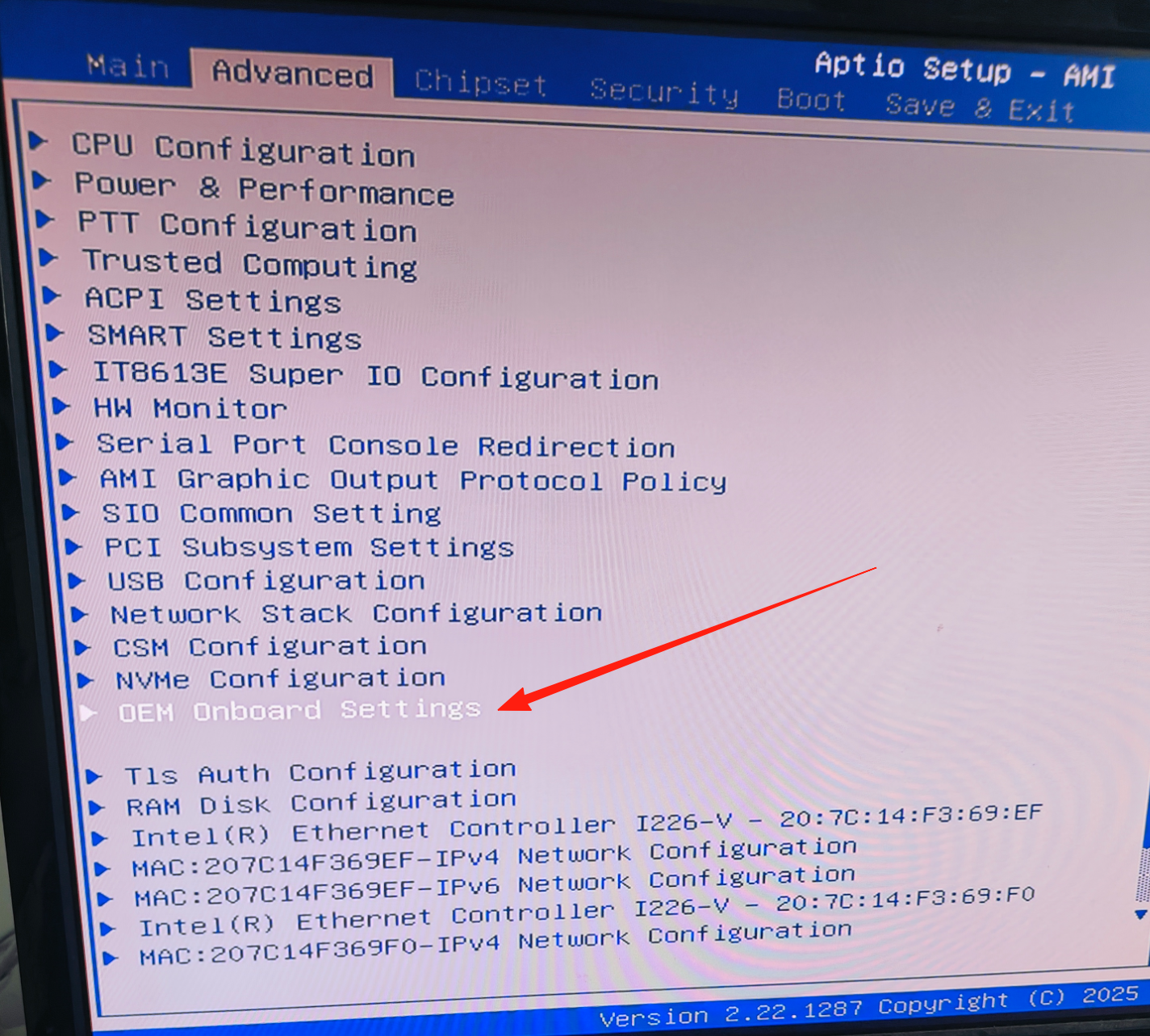

Configurar el arranque retardado

En Advanced > Power Management puede definir un retardo (Delay Boot) antes de que el sistema inicie el arranque tras encenderse.

Figura 4-40 Opción de arranque retardado

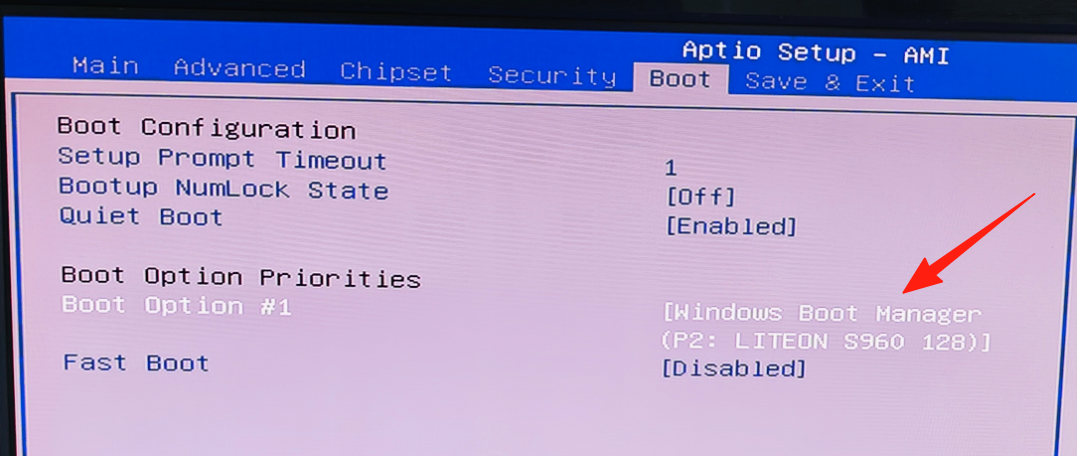

Seleccionar el disco del sistema

En Boot > Boot Option Priorities puede definir desde qué unidad arranca el sistema.

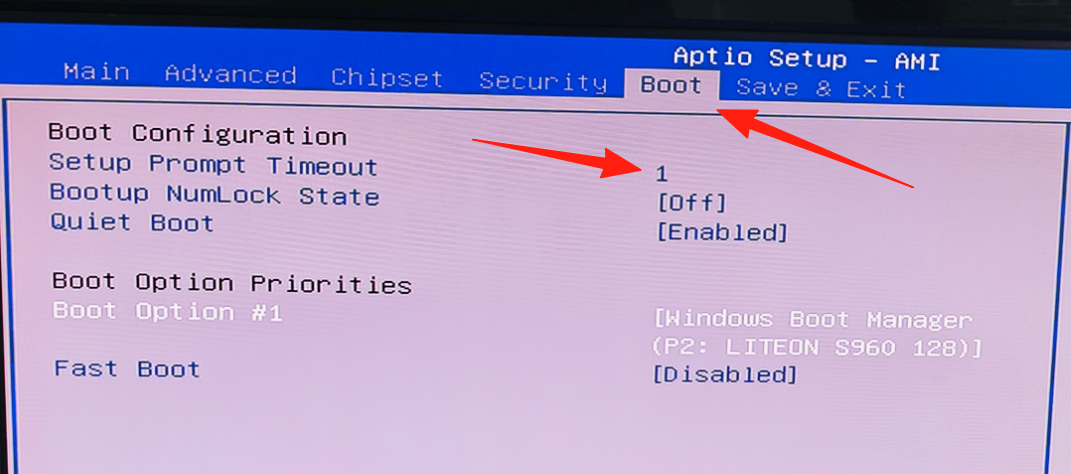

Figura 4-42 Selección del disco del sistema

Desactivar el controlador LAN

En Advanced > Network Configuration puede desactivar controladores LAN individuales para ahorrar energía o evitar conflictos con una tarjeta de expansión.

Figura 4-45 Confirmación de los ajustes de LAN

Capítulo 5 Solución de problemas

Si el sistema no arranca como se espera, siga estos pasos en orden:

Compruebe que el cable de alimentación ATX de 24 pines y el de CPU de 4 pines estén bien insertados.
Compruebe que la memoria esté correctamente encajada y que las pestañas estén cerradas.
Compruebe que el monitor esté conectado a la salida correspondiente a la unidad gráfica activa.
Retire las tarjetas de expansión y las unidades que no sean necesarias para aislar el origen del fallo.
Restaure los valores de fábrica del BIOS mediante el jumper Clear CMOS.
Compruebe si los LED de depuración de la placa base indican algún error.
Si el problema persiste, póngase en contacto con el soporte técnico describiendo el fallo.

Capítulo 6 Apéndice

Los nombres de productos y marcas mencionados en este manual son propiedad de sus respectivos titulares. Nos reservamos el derecho de modificar las especificaciones y el contenido del paquete sin previo aviso.

Dónde comprar

Contacto con el soporte técnico

Correo electrónico: support@nasboost.com
WhatsApp: +86 18575539686
Sitio web: nasboost.com
Horario de atención: de lunes a viernes, de 9:00 a 18:00 (HKT)

Dirección: Flat D07, 8/F, Phase 2, Kai Tak Factory Building, 99 King Fuk Street, San Po Kong, Kowloon, Hong Kong 999077
